レーザ同光軸放射温度計

製品の特長

• レーザの影響を受けずに温度測定可能

  レーザ同光軸制御付ユニットは、レーザと違う波長（測定波長1.95～2.6µm）の温度計なので、加工時の温度も測定可能です。

• アナログ出力とRS232C出力の両方を搭載

  アナログ出力とRS232C出力の両方を搭載
  アナログ出力1点:4～20mA,0～20mA,0～1V,mV/℃切替

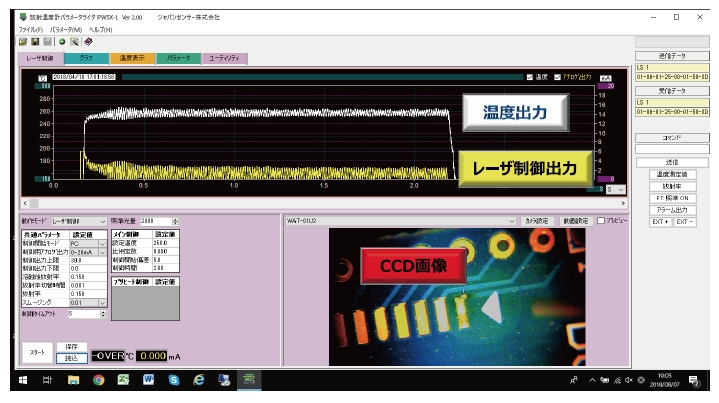

• ワークの挙動を把握できる

  レーザ加工点の温度を放射温度計で測定、レーザパワーを制御する事により加熱条件を簡単に実施可能です。

  同光軸測定では、ワークの温度把握・加工状況を【見える化】できます。

  また、CCDカメラで加工点の確認、LED照準ポインタで位置合わせが簡単に行えます。









  ＝◆専用ソフト および 表示設定オプションのご案内◆＝

  TMHX-TCN（フィードバック制御機能付）→　専用ソフトPWSX-L
  TMHX-TAN →　表示設定器TMCXシリーズ ・パラメータ設定器 PWCX
  いずれか接続可能

  ※詳細はお問い合わせください。

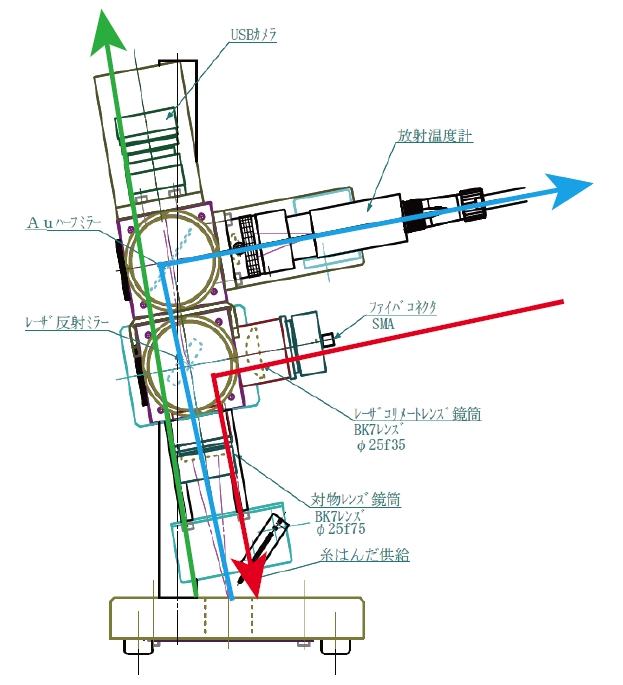

• レーザ同光軸ユニット構造説明





  ①ファイバから入射したレーザ光がハーフミラーで曲げられワークに照射、加熱

  ②加熱されたワークから放射される赤外線エネルギーはハーフミラーを透過してAuハーフミラーで曲げられ温度計にて計測

  ③可視光はハーフミラー・Auハーフミラーを透過してCCDカメラで観察、位置合わせも簡単

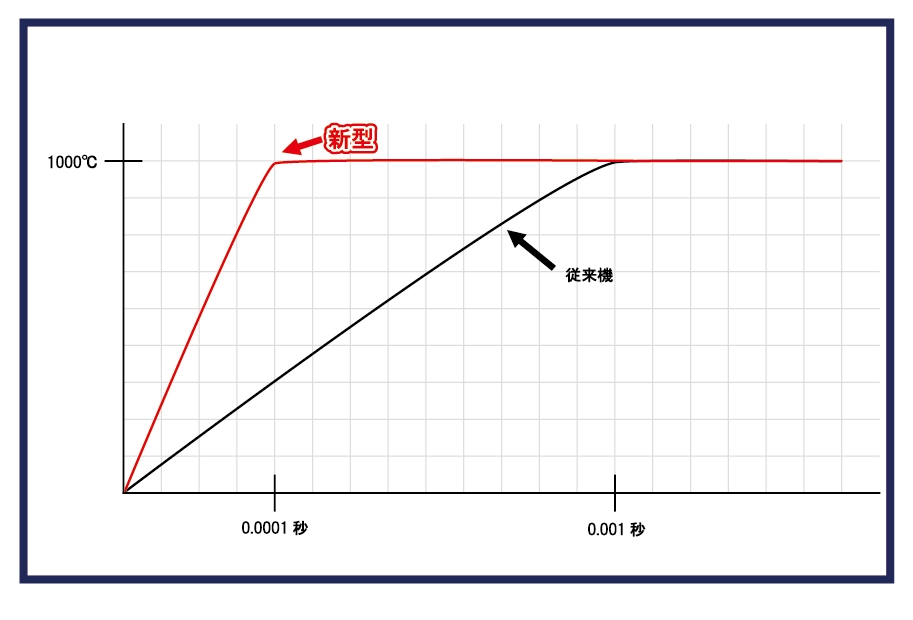

• 世界最高クラスの応答速度0.1ｍS（0.0001ｓ）で確実に測温

  世界最高クラスの高速応答0.1ｍS（0.0001ｓ）で急激な温度変化を見逃しません。

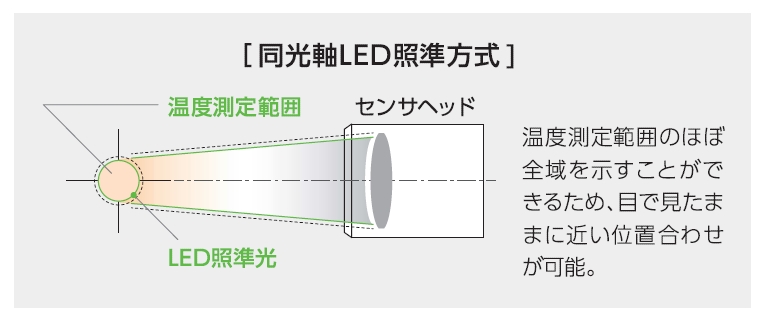

• 同光軸LED照準方式で位置合わせが簡単

  レーザ同光軸放射温度計が採用している「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。
  また、グリーンLED採用で高温で赤い部分でも位置合わせがしやすくなりました。温度測定中でもLED照準可能です。



ページの先頭に戻る

• レーザ同光軸測定 光路図



  拡大する（PDF）

印刷する

型式	[1] TMHX-TAN0140-2000BM01 / 低温域測定用、フィードバック制御機能なし [2] TMHX-TAN0260-2000BM01 / 高温域測定用、フィードバック制御機能なし
温度範囲	[1] 140~700℃（精度保証200℃以上） [2] 260~3000℃（精度保証320℃~2000℃）
実効波長	1.95～2.6μm
検出素子	InGaAs
標準測定距離	2000mm ※他の距離でも使用可能。光路図をご参照ください。
標準標的サイズ	φ12mm
照準	グリーン LED 照準
精度定格	[1] ±4℃ [2] 800℃未満　　　　　：±4℃ 　 800～1200℃　　：測定値の±0.5％ 　1200～2000℃　：測定値の±1.0％
再現性	測定値の±0.5％ ±2℃
測定分解能	[1] 精度保証最低温度 ＋50℃未満 ：3℃以下 〃　　　　　　　 　 ＋100℃未満：1℃以下 〃　　　　　　　　 ＋100℃以上：0.5℃以下 [2] 精度保証最低温度 ＋50℃未満 ：3℃以下 〃　　　　　　　 　 ＋100℃未満：2℃以下 〃　　　　　　　　 ＋100℃以上：1℃以下
応答時間(スムージング機能にて可変可能)	0.1ｍｓ～5ｓ（0～95％アナログ出力） スムージング機能にて可変設定 （内部レンジ切換時、0.1ｍｓが加算される場合あり）
ウォームアップ時間	1min
アナログ出力（非絶縁）出力タイプ（切換）	温度出力／レーザ制御出力切替 DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁）	出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps レーザONOFF出力(非絶縁) (PCスタート設定の場合有効)
アラーム出力（非絶縁）	オープンドレイン：DC27V、0.2A
ピークホールド	リセット方式（選択）　[1]時間：0.01 ～ 10s可変　[2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0
放射率補正	[1] 設定範囲：0.050~1.000（設定分解能0.001） 反射補正機能付 [2] 保証範囲：0.3~1.0　　 設定範囲：0.050~1.000（設定分解能0.001） 反射補正機能付
センサ補正機能	スパン;0.500～2.000 ゼロ ；-50～+50℃(°F)
使用周囲温湿度	0 ～ 50℃ （保存周囲温度：-15 ～70℃）/30～85% RH（結露のないこと）
電源電圧	DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準）	2m

ページの先頭に戻る

• レーザ同光軸放射温度計 外形図





  拡大する（PDF）

• レーザ同光軸放射温度計 配線図





  拡大する（PDF）

ページの先頭に戻る

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

• レーザ同光軸放射温度計 外形図 2D(dxf)



  ダウンロード

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

ページの先頭に戻る

• 延長ケーブル
  接続ケーブルの延長用(5m)



  延長ケーブル TMBX-E05

• 分岐ケーブル
  温度計単体使用時の設定器用e-CON分岐



  分岐ケーブル TMBX-B01

• TMC9用中継ケーブル
  TMC9(旧シリーズ)との接続用



  TMC9用中継ケーブル TMBX-R

• PWC1用中継ケーブル
  PWC1(旧機種との接続用)



  PWC1用中継ケーブル TMBX-A

• パネルマウント型の表示設定器。
  96×96㎜の大型版と48×48㎜の低価格小型版があります。



  表示設定器
  TMCX-HA・TMCX-HD / TMCX-NDE

• 卓上型の表示設定器



  卓上型 表示設定器
  TMCX-HLN / TMCX-NLN

• ポータブルタイプのパラメータ設定器。



  パラメータ設定器 PWCX

• カラータッチパネルで簡単操作・ライン設置用表示器に最適！



  表示設定器 TMCX-TDE-110
