長距離測定用 放射温度計
TMHX-CLE1350(B) シリーズ

製品の特長

• ワークとの距離を気にせず使用できます

  離れた位置からでもワークの温度を正確に測定します。

• ワイドな温度測定範囲

  0～1350℃をカバーします。長尺な測定・ワイドな温度範囲のため、多くのシーンで使用できます。

• オールマイティな仕様なのに小型ヘッドです。

  設置場所が狭い・設置位置が可動する等、コンパクトさが求められるところでもTMHX-CL1350(B)シリーズならばご要求にそえます。

• InSb(インジウムアンチモン)素子採用で性能と安定性が大幅アップ

  従来のサーモパイル素子は赤外線をいったん熱に変換してから電気信号に変換するため、応答時間短縮に限界がありましたが、TMHXシリーズはInSb(インジウムアンチモン)素子を採用することで、赤外線をそのまま電気信号にダイレクト変換。常温測定にて世界最速の応答時間を実現し、測定時間が大幅に短縮されました。



  また、安定性も大幅に向上しています。InSb(インジウムアンチモン)素子により 2～6.8μmの間の短い波長を使用しているため、金属(鉄、SUS、クロム等)の温度測定時に従来より2倍近い数値の放射率設定値が期待でき、さらなる安定性が見込めます。

• コスト削減に

  アナログ出力標準装備のため、表示器は必ずしも必要ではありません。
  複数台の使用の場合は費用を節約できます。

  以下のオプションがあります。

  パラメータ設定器PWCX；1台あれば複数台の温度計のパラメータを設定できます。温度表示機能付きです。

  USB-RS232C変換器PWUX；PCに接続して温度計のパラメータを設定できます。無償版ソフトPWSX-Fと組合わせて使用します。PC上で温度表示も可能です。

  パラメータ設定セットPWZX；PWUXと有償版ソフトPWSXのセット品です。無償版ソフトPWSX-Fの機能に加え、PC上へのパラメータ保存、測定値のグラフ表示が可能です。

  表示設定器TMCXシリーズ；もちろん表示設定器も使用可能です。温度計と表示設定器を組み合わせることで多彩なオプション機能が追加されます。

• 設置環境を選びません

  アルミボディを採用することにより、堅牢性、耐熱性、耐薬品性がアップし、IP67相当の防塵構造です。左右対称設計なので設置もしやすくなりました。また、ケーブル線を太くし断線対策も強化しています。

  さらに豊富なアクセサリが揃っていますので、過酷な環境下でも安定した測温ができます。

• 同光軸LED照準方式で位置合わせが簡単

  「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。測定範囲をワークの測定部分に適切に合わせられる為、長距離でも正確な温度測定が可能です。また、ワークをはみ出して設置していないかのチェックも可能です。



• 安心の長寿命

  駆動部品（モーター）が無い為、これまで必要だった定期的な交換や修理が 必要なくなり、安心して長期ご使用いただけます。

• CEマーキング適合品



  CEマーキング適合品です。

ページの先頭に戻る

• TMHX-CLE1350(B) シリーズ 光路図



  拡大する（PDF）

印刷する

型式	TMHX-CLE1350-0500B009
温度範囲	0～1350℃
実効波長	3～5.6μm
検出素子	InSb
標準測定距離	500mm
標準標的サイズ	φ9.0mm
照準	LED 照準
精度定格	300℃未満：± 3.0℃ 300℃以上：測定値の± 1%
再現性	± 1℃
測定分解能	50℃未満：1℃以下 50℃以上：0.5℃以下
応答時間(スムージング機能にて可変可能)	0.01～5s(0～95％アナログ出力） （内部レンジ切換時、0・001sが加算される場合あり）
ウォームアップ時間	1min
アナログ出力（非絶縁）出力タイプ（切換）	DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁）	出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps
アラーム出力（非絶縁）	オープンドレイン：DC27V、0.2A
ピークホールド	リセット方式（選択）　[1]時間：0.01 ～ 10s可変　[2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0
放射率補正	保証範囲 0.3～1.0 設定範囲 0.050～1.000(設定分解能0.001） 反射補正機能付
センサ補正機能	スパン;0.500～2.000 ゼロ ；-50～+50℃(°F)
使用周囲温湿度	0 ～ 50℃ （保存周囲温度：-15 ～70℃）/30～85% RH（結露のないこと）
電源電圧	DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準）	2m
外形図	HX-C2b

ページの先頭に戻る

• TMHX-CLE1350(B)　シリーズ 外形図 HX-C2b





  拡大する（PDF）

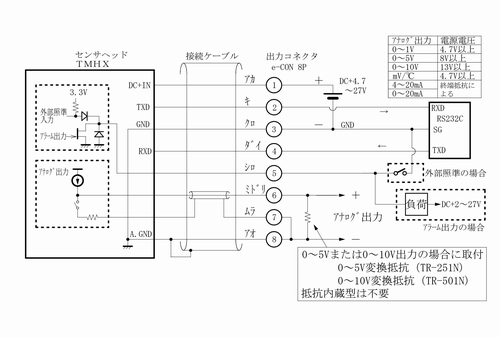

• TMHX-CLE1350(B)　シリーズ 配線図





  拡大する（PDF）

ページの先頭に戻る

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

• TMHX-CLE1350(B) シリーズ(HX-C2b)外形図　2D(dxf)



  ダウンロード

• TMHX-CLE1350(B) シリーズ(HX-C2b)外形図　3D(stp)



  ダウンロード

• TMHX-CLE1350(B) シリーズ(HX-C2b)外形図　3D(igs)



  ダウンロード

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

ページの先頭に戻る

• ポータブルタイプのパラメータ設定器。



  パラメータ設定器 PWCX

• パソコンでパラメータの設定や温度表示ができます。



  パラメータ設定セット PWZX（PWSX / PWUX）

• パネルマウント型の表示設定器。
  96×96㎜の大型版と48×48㎜の低価格小型版があります。



  表示設定器
  TMCX-HA・TMCX-HD / TMCX-NDE

• カラータッチパネルで簡単操作・ライン設置用表示器に最適！



  表示設定器 TMCX-TDE-110

• TMHXシリーズ
  (外形図 HX-C1/HX-C2a/HX-C2b / HX-A1/HX-A2a/HX-A2bに対応)
  FLHXシリーズ
  Φ6レンズ・Φ15レンズ対応
  温度計型式×対応外形図チェック表
  FTKXシリーズ
  （温度変換器用）



  取付金具 TMAX-A

• 角型ヘッド専用



  三脚取付金具 TMAX-E

• TMHXシリーズ
  (外形図HX-C2a/HX-C2b / HX-A2a/HX-A2b に対応)
  温度計型式×対応外形図チェック表



  窓材 TMDX-15C

• TMHXシリーズ
  (外形図 HX-C2a/HX-C2b / HX-A2a/HX-A2b に対応)
  温度計型式×対応外形図チェック表



  直角ミラー TMLX-15C

• TMHXシリーズ
  (外形図 HX-C1/HX-C2a/HX-C2b / HX-A1/HX-A2a/HX-A2bに対応)
  温度計型式×対応外形図チェック表



  シールドケース TMSX-A

• TMHXシリーズ
  (外形図HX-C2a/HX-C2b / HX-A2a/HX-A2b に対応)
  FLHXシリーズ
  Φ15レンズヘッド用

  温度計型式×対応外形図チェック表



  エアパージフード TMPX-15

• TMHXシリーズ
  （外形図 HX-C2a/HX-C2b / HX-A2a/HX-A2b に対応）
  FLHXシリーズ
  Φ6レンズヘッド用
  温度計型式×対応外形図チェック表
  FTKXシリーズ
  15レンズ 角ヘッド（B型）用
  金属粉が多い環境下でレンズの防塵



  エアレスフード TMNX-15

• 延長ケーブル
  接続ケーブルの延長用(5m)



  延長ケーブル TMBX-E05

• 分岐ケーブル
  温度計単体使用時の設定器用e-CON分岐



  分岐ケーブル TMBX-B01

• TMC9用中継ケーブル
  TMC9(旧シリーズ)との接続用



  TMC9用中継ケーブル TMBX-R

• PWC1用中継ケーブル
  PWC1(旧機種との接続用)



  PWC1用中継ケーブル TMBX-A
