1ms 高速応答用 放射温度計
TMHX-CHE0500(B) シリーズ

製品の特長

• 応答時間0.001sの高速応答を実現





  従来のサーモパイルを用いた放射温度計の応答時間は短いもので0.03sでした。ジャパンセンサーではInSb（インジウムアンチモン）素子を新しく採用。常温測定において世界で初めて応答時間0.001sを実現しました。従来の30分の1の応答速度に短縮しました。

  0.03sの応答時間の放射温度計では不可能だった0.001sの温度変化をこのTMHX-CHE0500(B)シリーズなら確実に捉える事ができます。

  高速移動するワーク、昇温が非常に速いワークなどで威力を発揮します。生産タクトタイムの短縮などにご活用ください。

• 設置環境に合わせて測定距離と標的サイズが選択可能

  標準測定距離と標的サイズは、100㎜/φ3.5㎜、200㎜/φ7.0㎜ですが、他の測定距離でもご使用いただけます。

  光路図で設置環境に合わせた測定距離および標的サイズをお選びください。

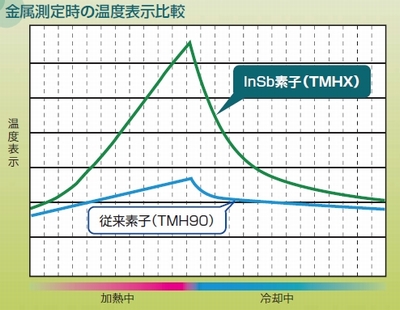

• 非金属物質はもちろん、金属（鉄・SUS・クロム等）の測温も可能

  従来、低中温度の測定はサーモパイルを使用した遠赤外線領域（弊社製は 6.5～10.5μm）の放射温度計がよく使われました。しかし、金属（鉄・SUS・クロム等）の測温は困難なケースが多くありました。

  中赤外線領域 2.0～6.8μmの短い測定波長にする事で、より安定した温度測定を実現しました。

  また感度自体が非常に高い検出器を採用することで、サーモパイル型と比べ安定性が大幅に向上しています。


• 悪環境の現場でも使用可能

  温度計筐体は防塵構造(IP67相当)の為、悪環境の現場でもご使用いただけます。

• 豊富なアクセサリ

  豊富なアクセサリが揃っていますので、過酷な環境下でも安定した測温ができます。

• コスト削減に

  センサヘッドのみで測温可能なため、コスト削減が図れます。

  アナログ・RS232Cの2出力が標準装備。システム設計もお好みのままです。

• 豊富なバリエーションの表示器・設定器

  豊富なバリエーションの表示器・設定器がございます。
  ご使用用途に合った表示器・設定器をお選びください。

• CEマーキング適合品



  CEマーキングに適合していますので、ヨーロッパ向けの既存設備・装置に温度計だけ後付でも手続きが簡単です。

ページの先頭に戻る

• TMHX-CHE0500(B) シリーズ 光路図



  拡大する（PDF）

印刷する

型式	[1] TMHX-CHE0500-0100B3.5 [2] TMHX-CHE0500-0200B007
温度範囲	0～500℃
実効波長	2～6.8μm
検出素子	InSb
標準測定距離	[1] 100mm [2] 200mm ※他の距離でも使用可能。光路図をご参照ください。
標準標的サイズ	[1] φ3.5mm [2] φ7.0mm
照準	LED 照準
精度定格	350℃未満：± 3.5℃ 350℃以上：測定値の± 1%
再現性	± 1℃
測定分解能	50℃未満：1.5℃以下 50℃以上：0.7℃以下
応答時間(スムージング機能にて可変可能)	0.001～5s（0～95％アナログ出力）
ウォームアップ時間	1min
アナログ出力（非絶縁）出力タイプ（切換）	DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁）	出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps
アラーム出力（非絶縁）	オープンドレイン：DC27V、0.2A
ピークホールド	リセット方式（選択）　[1]時間：0.01 ～ 10s可変　[2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0
放射率補正	保証範囲 0.3～1.0 設定範囲 0.050～1.000(設定分解能0.001） 反射補正機能付
センサ補正機能	スパン;0.500～2.000 ゼロ ；-50～+50℃(°F)
使用周囲温湿度	0 ～ 50℃ （保存周囲温度：-15 ～70℃）/30～85% RH（結露のないこと）
電源電圧	DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準）	2m
外形図	HX-C2a

ページの先頭に戻る

• TMHX-CHE0500(B)　シリーズ 外形図 HX-C2a





  拡大する（PDF）

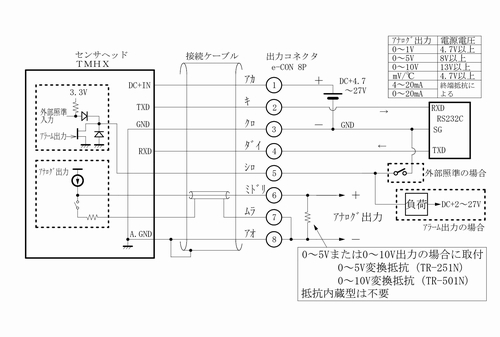

• TMHX-CHE0500(B)　シリーズ 配線図





  拡大する（PDF）

ページの先頭に戻る

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

• TMHX-CHE0500(B) シリーズ(HX-C2a)外形図　2D(dxf)



  ダウンロード

• TMHX-CHE0500(B) シリーズ(HX-C2a)外形図　3D(stp)



  ダウンロード

• TMHX-CHE0500(B) シリーズ(HX-C2a)外形図　3D(igs)



  ダウンロード

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

ページの先頭に戻る
