フィルム用放射温度計
TMHX-CFE0350(E) シリーズ

発売：2015年11月

販売中

フィルム用放射温度計 TMHX-CFE0350(E) シリーズは、フィルム用に特化した放射温度計です。主にポリオレフィン系フィルムの温度測定に適した測定波長にしています。

温度範囲：80℃～ 350℃

ポリオレフェン系フィルム（PP・PE等）の測定用

フィルム用に特化した放射温度計です。主にポリオレフィン系フィルムの温度測定に適した測定波長にしています。

～TMHX-Cシリーズ共通特長～
◆性能と安定性が大幅アップ◆測定部分の位置合わせが簡単◆設置環境を選びません
◆豊富なバリエーションの表示器・設定器◆コスト削減に◆安心の長寿命◆CEマーキング適合品

★取扱説明書は日本語版・英語版がダウンロードできます。

フィルム用放射温度計 <br>TMHX-CFE0350(E) シリーズの製品画像

フィルム用
低温

問い合わせ・見積依頼

デモ機貸出依頼

型式	温度範囲	実効波長	測定距離	標的サイズ	応答速度
TMHX-CFE0350-0200E012	80～350℃	3.4μm	200mm	φ12mm	0.05s～

特長
仕様・光路図

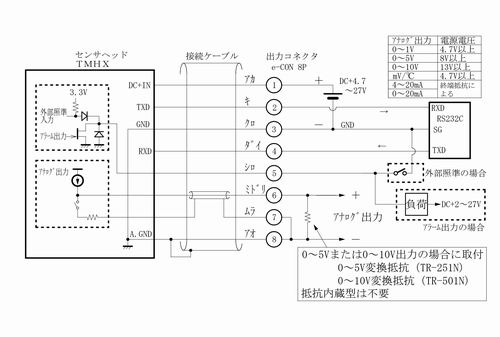

外形図・配線図
2D・3D CAD
オプション

特長

RoHS対応 CEマーキング適合

PP・PE等の温度測定用
性能と安定性大幅アップ
コスト削減に
位置合わせが簡単
設置環境を選ばない
安心の長寿命
CEマーキング適合品

製品の特長

ポリオレフェン系フィルム（PP・PE等）の温度測定の為に開発

プラスチックフィルムは選択放射体であり、特定の波長で透過と吸収(放射)が大きく変化します。透過が大きい波長では放射率が低いため、温度測定がうまくできません。

そのため吸収(放射)が大きい波長=吸収波長帯で測定する必要があります。
TMHX-CFE0350(E) シリーズは、ポリオレフィン系フィルムの吸収波長帯である3.4μmを測定波長にし、高精度な温度測定を実現しています。

（ポリオレフィン系フィルム＝塩化ビニール、ポリエチレン、ポリプロプレン、ポリスチレンなど）
InSb(インジウムアンチモン)素子採用で性能と安定性が大幅アップ

従来のサーモパイル素子は赤外線をいったん熱に変換してから電気信号に変換するため、応答時間短縮に限界がありましたが、TMHXシリーズはInSb(インジウムアンチモン)素子を採用することで、赤外線をそのまま電気信号にダイレクト変換。常温測定にて世界最速の応答時間を実現し、測定時間が大幅に短縮されました。

また、安定性も大幅に向上しています。InSb(インジウムアンチモン)素子により 2～6.8μmの間の短い波長を使用しているため、金属(鉄、SUS、クロム等)の温度測定時に従来より2倍近い数値の放射率設定値が期待でき、さらなる安定性が見込めます。
コスト削減に

アナログ出力標準装備のため、表示器は必ずしも必要ではありません。複数台の使用の場合は費用を節約できます。

以下のオプションがあります。

パラメータ設定器PWCX；1台あれば複数台の温度計のパラメータを設定できます。温度表示機能付きです。

USB-RS232C変換器PWUX；PCに接続して温度計のパラメータを設定できます。無償版ソフトPWSX-Fと組合わせて使用します。PC上で温度表示も可能です。

パラメータ設定セットPWZX；PWUXと有償版ソフトPWSXのセット品です。無償版ソフトPWSX-Fの機能に加え、PC上へのパラメータ保存、測定値のグラフ表示が可能です。

表示設定器TMCXシリーズ；もちろん表示設定器も使用可能です。温度計と表示設定器を組み合わせることで多彩なオプション機能が追加されます。
位置合わせが簡単

「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。測定範囲をワークの測定部分に適切に合わせられる為、長距離でも正確な温度測定が可能です。また、ワークをはみ出して設置していないかのチェックも可能です。
設置環境を選びません

アルミボディを採用することにより、堅牢性、耐熱性、耐薬品性がアップし、IP67相当の防塵構造です。左右対称設計なので設置もしやすくなりました。また、ケーブル線を太くし断線対策も強化しています。

さらに豊富なアクセサリが揃っていますので、過酷な環境下でも安定した測温ができます。
安心の長寿命

駆動部品（モーター）が無い為、これまで必要だった定期的な交換や修理が必要なくなり、安心して長期ご使用いただけます。
CEマーキング適合品

CEマーキングに適合していますので、ヨーロッパ向けの既存設備・装置に温度計だけ後付でも手続きが簡単です。

ページの先頭に戻る

仕様・光路図

TMHX-CFE0350(E) シリーズ光路図

拡大する（PDF）

印刷する

型式	TMHX-CFE0350-0200E012
温度範囲	80℃～350℃
実効波長	3.4μm
検出素子	InSb
標準測定距離	200mm ※他の距離でも使用可能。光路図をご参照ください。
標準標的サイズ	φ12mm
照準	LED 照準
精度定格	±４ ℃
再現性	±1℃
測定分解能	120℃未満；1℃以下、120℃以上；0.5℃以下
応答時間(スムージング機能にて可変可能)	0.05～5s（0～ 95％アナログ出力）
ウォームアップ時間	1min
アナログ出力（非絶縁）出力タイプ（切換）	DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁）	出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps
アラーム出力（非絶縁）	オープンドレイン：DC27V、0.2A
ピークホールド	リセット方式（選択）　[1]時間：0.01 ～ 10s可変　[2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0
放射率補正	保証範囲 0.3～1.0 設定範囲 0.050～1.000（設定分解能0.001）反射補正機能付
センサ補正機能	スパン;0.500～2.000 ゼロ；-50～+50℃(°F)
使用周囲温湿度	0 ～ 50℃ （保存周囲温度：-15 ～70℃）/30～85% RH（結露のないこと）
電源電圧	DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準）	2m
外形図	HX-C1
