小型・軽量・高性能・高速応答放射温度計
TMH9 シリーズ

発売：2004年12月

販売終了：2019年12月31日

販売終了

赤外線計測機器の開発・製造・販売を行っているジャパンセンサーの小型・軽量・高性能・高速応答放射温度計 TMH9 シリーズの製品情報です。

温度範囲：250℃～ 2000℃

中・高温測定用でファイバレス！ファイバレスによりコストダウンを図りました！

・小型・軽量・高性能・高速応答
・選べる2つの温度範囲
・ヘッド単体での使用が可能！
・アナログ出力タイプとRS-232C出力タイプ
・RS-232Cタイプは表示設定器TMC9との接続が可能
・ヘッド単体での照準光ON/OFFが可能！

※表示設定器は別売りです。

★取扱説明書は日本語版と英語版がダウンロードできます。
型式はTMH9-A600N50S9A(アナログタイプ)とTMH9-A600N50S9R(RS232Cタイプ)のみとなりますが、他のTMH9シリーズの型式も
ご使用方法は同様です。上記型式以外のTMH9シリーズの仕様や光路図が必要な場合には、電話かお問い合わせフォームより
お気軽にご相談ください。

高温
石英越し用
0.1ms / 1ms 高速応答
金属用

問い合わせ・見積依頼

型式	温度範囲	実効波長	測定距離	標的サイズ	応答速度
TMH9-P250N20S3.2□(□選択：A アナログ or R RS232C)	250～2000℃	0.8～1.6μm	200mm	φ3.2mm	0.001s～
TMH9-P250N30S5□(□選択：A アナログ or R RS232C)	250～2000℃	0.8～1.6μm	300mm	φ5mm	0.001s～
TMH9-P250N50S9□(□選択：A アナログ or R RS232C)	250～2000℃	0.8～1.6μm	500mm	φ9mm	0.001s～
TMH9-P250N100S18□(□選択：A アナログ or R RS232C)	250～2000℃	0.8～1.6μm	1000mm	φ18mm	0.001s～
TMH9-A600N20S3.2□(□選択：A アナログ or R RS232C)	600～2000℃	0.8～1.0μm	200mm	φ3.2mm	0.001s～
TMH9-A600N30S5□(□選択：A アナログ or R RS232C)	600～2000℃	0.8～1.0μm	300mm	φ5mm	0.001s～
TMH9-A600N50S9□(□選択：A アナログ or R RS232C)	600～2000℃	0.8～1.0μm	500mm	φ9mm	0.001s～
TMH9-A600N100S18□(□選択：A アナログ or R RS232C)	600～2000℃	0.8～1.0μm	1000mm	φ18mm	0.001s～

特長
仕様・光路図
外形図・配線図
2D・3D CAD
オプション

特長

RoHS対応

小型・軽量・高性能・高速応答（アナログ出力：最速0.001s）・4拍子揃って安価品を実現！
温度範囲250～2000℃と600～2000℃、4種類の光学系！
ヘッド単体で使用可能

製品の特長

小型・軽量・高性能・高速応答（アナログ出力：最速0.001s）・4拍子揃って安価品を実現！

以下のような用途にお使いいただけます
・インサートナットの圧入
・高周波加熱
・真空槽内窓越測温
・コンベア上の製品
・マイクロ波過熱中の部品
・各種金属の鍛造等の測定が可能です！
温度範囲250～2000℃と600～2000℃、4種類の光学系！

8種類の中からお選びいただけます。
ヘッド単体で使用可能

・アナログ出力のみで制御するシステムの場合、表示機能なしでの「ヘッド単体」使用が可能です。
照準光ON/OFFもヘッド単体で可能です。
・RS-232C出力タイプは表示設定器TMC9に接続して使用します。

ページの先頭に戻る

仕様・光路図

TMH9 シリーズ光路図

拡大する（PDF）

印刷する

型式	[1] TMH9-P250N20S3.2□　(□はAかRを選択) [2] TMH9-P250N30S5 □ [3] TMH9-P250N50S9 □ [4] TMH9-P250N100S18 □
温度範囲	250～2000℃
実効波長	0.8～1.6μm
検出素子	InGaAs
標準測定距離	[1] 200mm [2] 300mm [3] 500mm [4] 1000mm ※他の距離でも使用可能。光路図をご参照ください。
標準標的サイズ	[1] φ 3.2mm [2] φ 5mm [3] φ 9mm [4] φ 18mm
照準	LED 照準（レーザ照準も可）
精度定格	800℃未満：± 4℃、　800℃～ 1200℃：測定値の± 0.5%、　1200℃～ 2000℃：測定値の± 1.0％
再現性	±0.2％　 ±2℃
測定分解能	最低温度+ 50℃未満：3℃以下、　最低温度+ 100℃未満：1℃以下、　最低温度+ 100℃以上：0.5℃以下
応答時間(スムージング機能にて可変可能)	アナログ出力の場合：0.001 ～ 600s可変(0 ～ 95%アナログ出力にて) RS232C 出力の場合：0.003 ～ 600s可変(RS232C 温度出力値にて)（注）実質速度は受信側機器、通信速度により異なる。（内部レンジ切替時、0.002sが加算される場合あり）
ウォームアップ時間	1min
アナログ出力（非絶縁）出力タイプ（切換）	☆アナログ出力タイプかRS232C出力タイプか選択：DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁）	☆アナログ出力タイプかRS232C出力タイプか選択：出力スイング幅：約±4V、通信速度：300,600,1200,2400,4800,9600,19200,38400,57600,115200 bps
アラーム出力（非絶縁）	オープンドレイン：DC27V、0.2A
ピークホールド	リセット方式(選択)：[1]時間：0.01～10s可変　[2]放電：時間0.01～10s,レベル0.2～1.0
放射率補正	設定範囲：0.050～1.000(設定分解能：0.001) 保証範囲：0.3～1.0 反射補正機能付【アナログ出力タイプのみ】 [1]放射率調節ボリューム付 (可変範囲 210°放射率：左一杯 0.050；右一杯 1.000) [2]アナログ外部設定機能付(電流入力0～-0.14mAが放射率 1.000～0.050に対応)
センサ補正機能	スパン：0.500 ～ 1.500、ゼロ：- 50 ～+ 50℃（°Ｆ）
使用周囲温湿度	0～70℃(レーザ照準の場合は0～50℃ 標準はLED照準（保存周囲温度：-15 ～70℃）/30～85％RH(結露のないこと)
電源電圧	DC4.7～27V、0.5VA Max.アナログ出力0～5Ｖ時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準）	2m

型式	[1] TMH9-A600N20S3.2 □ (□はAかRを選択) [2] TMH9-A600N30S5 □ [3] TMH9-A600N50S9 □ [4] TMH9-A600N100S18 □
温度範囲	600～2000℃
実効波長	0.8～1.0μm
検出素子	Si
標準測定距離	[1] 200mm [2] 300mm [3] 500mm [4] 1000mm
標準標的サイズ	[1] φ 3.2mm [2] φ 5mm [3] φ 9mm [4] φ 18mm
照準	LED 照準（レーザ照準も可）
精度定格	800℃未満：± 4℃、　800℃～ 1200℃：測定値の± 0.5%、　1200℃～ 2000℃：測定値の± 1.0％
再現性	±0.2％　 ±2℃
測定分解能	最低温度+ 50℃未満：3℃以下、　最低温度+ 100℃未満：1℃以下、　最低温度+ 100℃以上：0.5℃以下
応答時間(スムージング機能にて可変可能)	アナログ出力の場合：0.001 ～ 600s可変(0 ～ 95%アナログ出力にて) RS232C 出力の場合：0.003 ～ 600s可変(RS232C 温度出力値にて)（注）実質速度は受信側機器、通信速度により異なる。（内部レンジ切替時、0.002sが加算される場合あり）
ウォームアップ時間	1min
アナログ出力（非絶縁）出力タイプ（切換）	☆アナログ出力タイプかRS232C出力タイプか選択：DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁）	☆アナログ出力タイプかRS232C出力タイプか選択：出力スイング幅：約±4V、通信速度：300,600,1200,2400,4800,9600,19200,38400,57600,115200 bps
アラーム出力（非絶縁）	オープンドレイン：DC27V、0.2A
ピークホールド	リセット方式(選択)：[1]時間：0.01～10s可変　[2]放電：時間0.01～10s,レベル0.2～1.0
放射率補正	設定範囲：0.050～1.000(設定分解能：0.001) 保証範囲：0.3～1.0 反射補正機能付【アナログ出力タイプのみ】 [1]放射率調節ボリューム付 (可変範囲 210°放射率：左一杯 0.050；右一杯 1.000) [2]アナログ外部設定機能付(電流入力0～-0.14mAが放射率 1.000～0.050に対応)
センサ補正機能	スパン：0.500 ～ 1.500、ゼロ：- 50 ～+ 50℃（°Ｆ）
使用周囲温湿度	0～70℃(レーザ照準の場合は0～50℃ 標準はLED照準（保存周囲温度：-15 ～70℃）/30～85％RH(結露のないこと)
電源電圧	DC4.7～27V、0.5VA Max.アナログ出力0～5Ｖ時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準）	2m

ページの先頭に戻る

外形図・配線図

放射温度計 TMH9 シリーズ　アナログ出力タイプ　外形図

拡大する（PDF）
放射温度計 TMH9 シリーズ　RS232C出力タイプ　外形図

拡大する（PDF）

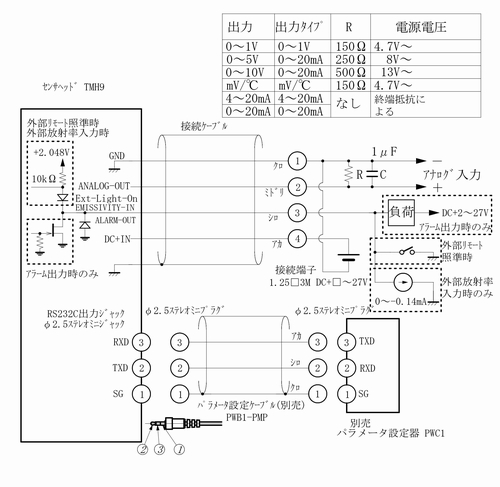

TMH9 シリーズ　アナログ出力タイプ　接続図

拡大する（PDF）

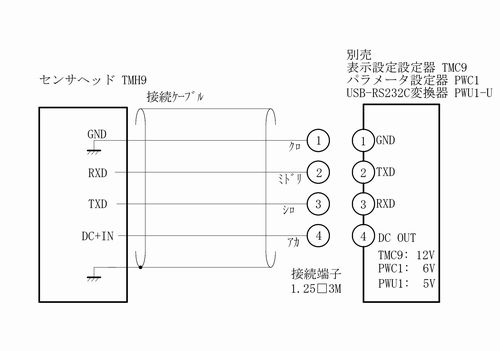

TMH9 シリーズ　RS232C出力タイプ　接続図

拡大する（PDF）

ページの先頭に戻る

2D・3D CAD

※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存

TMH9 シリーズ　アナログ出力外形図 2D(dxf)

ダウンロード
TMH9 シリーズ　RS232C出力外形図 2D(dxf)

ダウンロード

ページの先頭に戻る

オプション

パラメータの設定変更や温度表示の確認ができます。
RC232C通信の温度計と接続可能。
【販売終了予定　後継機 TMCXシリーズ】

表示設定器 TMC9 シリーズ
ポータブルタイプのパラメータ設定器。
【販売終了予定　後継機 PWCX】

パラメータ設定器 PWC1
TMH90・TMH9シリーズ用

取付金具 TMX9-1
TMH90・TMH9シリーズ用

エアパージフード TMP9-10T
TMH90・TMH9シリーズ用

直角ミラー TML9-10
TMH90・TMH9シリーズ用

窓材 TMD9-10 / TMD9-25
TMH90・TMH9シリーズ用

エアレスフード TMP9-10L
TMH90・TMH9シリーズ用

水冷ジャケット TMW9-10
