ファイバ型 放射温度計 FTKXシリーズ
発売：2016年10月
販売中ジャパンセンサーの ファイバ型 放射温度計 FTKXシリーズ は、140パターン以上の組み合わせからご希望の仕様に合わせて選定可能。あらゆるシーンで活躍できるセミオーダータイプの放射温度計です。世界最高クラスの高速応答1ms(0.001秒)で確実に測温、真空槽などの中の温度を窓越しに測定することもできます。
温度範囲：100℃～ 2000℃ （9種）
あらゆるシーンで活躍できるセミオーダータイプの放射温度計
ジャパンセンサーのファイバ型放射温度計FTKXシリーズは、140パターン以上の組み合わせからご希望の仕様に合わせて選定可能です。
・セミオーダータイプであらゆるシーンに対応
・センサヘッド・ファイバ・温度変換器それぞれが分離するので設置しやすい
・100℃～2000℃（9種）と豊富なバリエーションの温度測定範囲（特注で2000℃超も対応可能）
・φ0.15mm～小さなワークも狙える
・世界最高クラスの高速応答1ms(0.001s)で確実に測温→【世界最高クラス サンプリング速度0.1msタイプはこちら】
・窓越し測定可
・グリーンLEDで従来より見やすく位置合わせが簡単
・頑丈ボディで悪環境へ挑む
・ファイバ強度UP
・耐熱温度150℃（CCD照準除く）
・アナログ出力とRS232C出力の両方を搭載
・目視で位置合わせできる光学照準ヘッド
・光学照準ヘッド用アクセサリ
・CEマーキング適合品
★取扱説明書は日本語版・英語版がダウンロードできます。
※表示設定器は別売です。
特長
RoHS対応 CEマーキング適合
製品の特長
-
セミオーダータイプで140パターン以上の仕様に対応可能
センサヘッド・ファイバ・温度変換器の組み合わせを変える事により、温度範囲・測定距離・標的サイズなどをセミオーダー感覚で選べます。
140パターン以上の仕様に対応可能です。
-
センサヘッド・ファイバが分離可能なので狭い場所・設置しづらい場所にも対応
センサヘッドとファイバ、ファイバと温度変換器 部分の取り外しが可能になりました。
小型軽量ヘッドなので狭い場所・設置しづらい場所にも対応できます。
-
バリエーション豊かな温度測定範囲
100℃～2000℃（9種）と豊富なバリエーションの温度測定範囲
（特注で2000℃超も対応可能） -
小さなワークも狙える
標的サイズφ0.15mm～
光学系を見直し、より小さいスポットの測定が可能になりました。 -
世界最高クラスの高速応答1ms(0.001s)
世界最高クラスの高速応答1ms(0.001s)で急激な温度変化を見逃す事はありません。
-
石英ガラス越しの温度測定が可能
測定波長が10μm前後の長波長を使用する温度計の場合、石英ガラス自体の温度を測定してしまいます。FTKXシリーズは短波長（0.8～2.5μm）を使用するため、石英ガラスを90%以上透過します。真空槽などの中の温度を窓越しに測定できます。
-
位置合わせが簡単
FTKXシリーズが採用している「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。
また、グリーンLED採用で高温で赤い部分でも位置合わせがしやすくなりました。温度測定中でもLED照準可能です。
-
長距離微小点測定に最適
長距離微小点を測定時、照準光が暗い場合には、ファイバを温度変換器から外して、ファイバにレーザを直接入光して照準光を確認するレーザポインタ（別売）のご用意もあります。
-
頑丈ボディで悪環境へ挑む
アルミボディを採用することにより、堅牢性、耐久性、耐薬品質がアップ。IP67相当の防塵構造。左右対称設計なので設置もしやすくなりました。
-
ファイバ強度UP
ファイバ蛇管を見直しファイバが破損しづらい構造にしました。
ファイバ端面が保護されている独自のファイバコネクタを標準品として採用。
メンテナンス性が良くなりました。 -
耐熱温度150℃
センサヘッド・ファイバは耐熱温度150℃。
ノイズも影響を受けません。
（ただしCCD照準タイプのヘッド耐熱温度は50℃）【※測定温度範囲による。詳細は仕様・光路図欄をご覧ください】
-
アナログ出力とRS232C出力の両方を搭載
アナログ出力とRS232C出力の両方を搭載。
アナログ出力1点：4～20mA,0～20mA,0～1V,mV/℃切換。 -
ワークが極小なら目視で位置合わせ【特別仕様】
特別仕様で光学照準ヘッドの対応が可能です。
光学照準ヘッドは、目視で照準を合わせます。
ワークが極小でLED照準では合わせづらいところ、センサヘッドの先の空間が狭くLED光を確認できないところ、などに有効です。
温度測定中も測定位置確認が可能です。
-
モニタで確認しながら位置合わせ【特別仕様】（光学照準ヘッドオプション）
光学照準ヘッドには、モニタ画面で照準を合わせられるCCDカメラのオプションもあります。
（ただしCCD照準タイプのヘッド耐熱温度は50℃）
多人数でモニタを見ながら位置合わせを行ます。
はんだの加熱中など、ワークの変化を見ながら位置合わせをする事ができます。
仕様・光路図
-
FTKXシリーズ光路図
| 型式 | FTKX- [1] TNE0100 [2] TNE0180 [3] TNE0240 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 温度範囲 | [1] 100～1500℃ [2] 180～2000℃ [3] 240～2000℃ |
||||||||
| 実効波長 | 1.95～2.5μm | ||||||||
| 検出素子 | InGaAs | ||||||||
| 標準測定距離 | 25～1000mm | ||||||||
| 標準標的サイズ | φ0.15～φ18mm | ||||||||
| 照準 | 緑色LED 照準 | ||||||||
| 精度定格 | 800℃未満：±4℃,800℃以上1200℃未満：測定値の±0.5％,1200℃超2000℃以下：測定値の±1.0％ | ||||||||
| 再現性 | ±0.2%±2℃ | ||||||||
| 測定分解能 | 最低温度+50℃未満；3℃以下,最低温度+100℃未満；1℃以下,最低温度+100℃以上；0.5℃以下 | ||||||||
| 応答時間(スムージング機能にて可変可能) | アナログ出力の場合：0.001～5s(0～95％アナログ出力にて） スムージング機能にて可変設定 |
||||||||
| ウォームアップ時間 | 1min | ||||||||
| アナログ出力（非絶縁）出力タイプ（切換） | DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり) | ||||||||
| RS232C 出力（RS232C 準拠、非絶縁） | 出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps | ||||||||
| アラーム出力（非絶縁） | オープンドレイン：DC27V、0.2A | ||||||||
| ピークホールド | リセット方式（選択） [1]時間：0.01 ～ 10s可変 [2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0 | ||||||||
| 放射率補正 | 保証範囲 0.3～1.0 設定範囲 0.050～1.000(設定分解能0.001） 反射補正機能付 |
||||||||
| センサ補正機能 | スパン;0.500～2.000 ゼロ ；-50～+50℃(°F) |
||||||||
| 使用周囲温湿度 | ヘッド：150℃（ただしCCD照準ヘッドは50℃）/ファイバ：150℃/ 温度変換器：50℃ 30～85% RH（結露のないこと） TNE型の場合、センサヘッド部温度は概略下記以下としてご使用下さい。 センサヘッド部温度が下記温度以上になると温度指示値が4℃ 以上高めになります。
|
||||||||
| 電源電圧 | DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ |
||||||||
| ケーブル長（標準） | 2m | ||||||||
| ファイバ長（標準） | 1m |
| 型式 | FTKX- [1] PNE0220 [2] PNE0300 [3] PNE0400 |
|---|---|
| 温度範囲 | [1] 220～1650℃ [2] 300～2000℃ [3] 400～2000℃ |
| 実効波長 | 0.8～1.6μm |
| 検出素子 | InGaAs |
| 標準測定距離 | 25～1000mm |
| 標準標的サイズ | φ0.15～φ18mm |
| 照準 | 緑色LED 照準 |
| 精度定格 | 800℃未満：±4℃,800℃以上1200℃未満：測定値の±0.5％,1200℃超2000℃以下：測定値の±1.0％ |
| 再現性 | ±0.2％±2℃ |
| 測定分解能 | 最低温度+50℃未満；3℃以下,最低温度+100℃未満；1℃以下,最低温度+100℃以上；0.5℃以下 |
| 応答時間(スムージング機能にて可変可能) | アナログ出力の場合：0.001～5s(0～95％アナログ出力にて） スムージング機能にて可変設定 |
| ウォームアップ時間 | 1min |
| アナログ出力（非絶縁）出力タイプ（切換） | DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり) |
| RS232C 出力（RS232C 準拠、非絶縁） | 出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps |
| アラーム出力（非絶縁） | オープンドレイン：DC27V、0.2A |
| ピークホールド | リセット方式（選択） [1]時間：0.01 ～ 10s可変 [2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0 |
| 放射率補正 | 保証範囲 0.3～1.0 設定範囲 0.050～1.000(設定分解能0.001） 反射補正機能付 |
| センサ補正機能 | スパン;0.500～2.000 ゼロ ；-50～+50℃(°F) |
| 使用周囲温湿度 | ヘッド：150℃（ただしCCD照準ヘッドは50℃）/ファイバ：150℃/ 温度変換器：50℃ 30～85% RH（結露のないこと） |
| 電源電圧 | DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ |
| ケーブル長（標準） | 2m |
| ファイバ長（標準） | 1m |
| 型式 | FTKX- [1] ANE0500 [2] ANE0600 [3] ANE0700 |
|---|---|
| 温度範囲 | [1] 500～2000℃ [2] 600～2000℃ [3] 700～2000℃ |
| 実効波長 | 0.8～1.0μm |
| 検出素子 | Si |
| 標準測定距離 | 25～1000mm |
| 標準標的サイズ | φ0.15～φ18mm |
| 照準 | 緑色LED 照準 |
| 精度定格 | 800℃未満：±4℃,800℃以上1200℃未満：測定値の±0.5％,1200℃超2000℃以下：測定値の±1.0％ |
| 再現性 | ±0.2％±2℃ |
| 測定分解能 | 最低温度+50℃未満；3℃以下,最低温度+100℃未満；1℃以下,最低温度+100℃以上；0.5℃以下 |
| 応答時間(スムージング機能にて可変可能) | アナログ出力の場合：0.001～5s(0～95％アナログ出力にて） スムージング機能にて可変設定 |
| ウォームアップ時間 | 1min |
| アナログ出力（非絶縁）出力タイプ（切換） | DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり) |
| RS232C 出力（RS232C 準拠、非絶縁） | 出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200 bps |
| アラーム出力（非絶縁） | オープンドレイン：DC27V、0.2A |
| ピークホールド | リセット方式（選択） [1]時間：0.01 ～ 10s可変 [2]放電：時間0.01 ～ 10s、レベル0.2 ～ 1.0 |
| 放射率補正 | 保証範囲 0.3～1.0 設定範囲 0.050～1.000(設定分解能0.001） 反射補正機能付 |
| センサ補正機能 | スパン;0.500～2.000 ゼロ ；-50～+50℃(°F) |
| 使用周囲温湿度 | ヘッド：150℃（ただしCCD照準ヘッドは50℃）/ファイバ：150℃/ 温度変換器：50℃ 30～85% RH（結露のないこと） |
| 電源電圧 | DC4.7 ～ 27V、0.1A Max アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ |
| ケーブル長（標準） | 2m |
| ファイバ長（標準） | 1m |

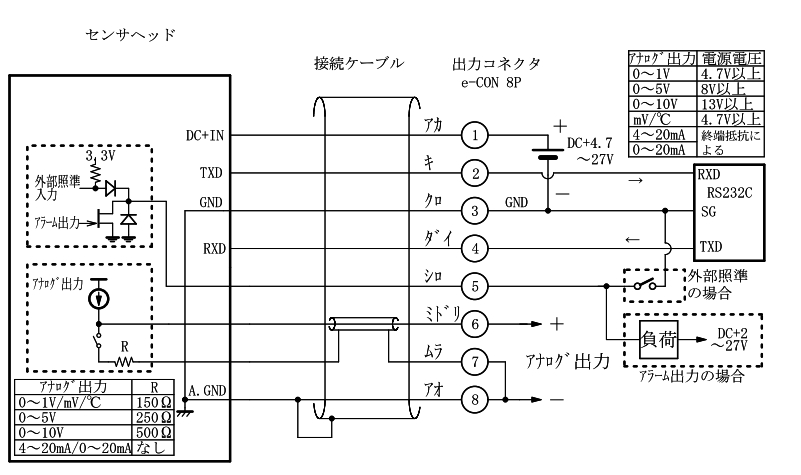

外形図・配線図
2D・3D CAD
※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存
-

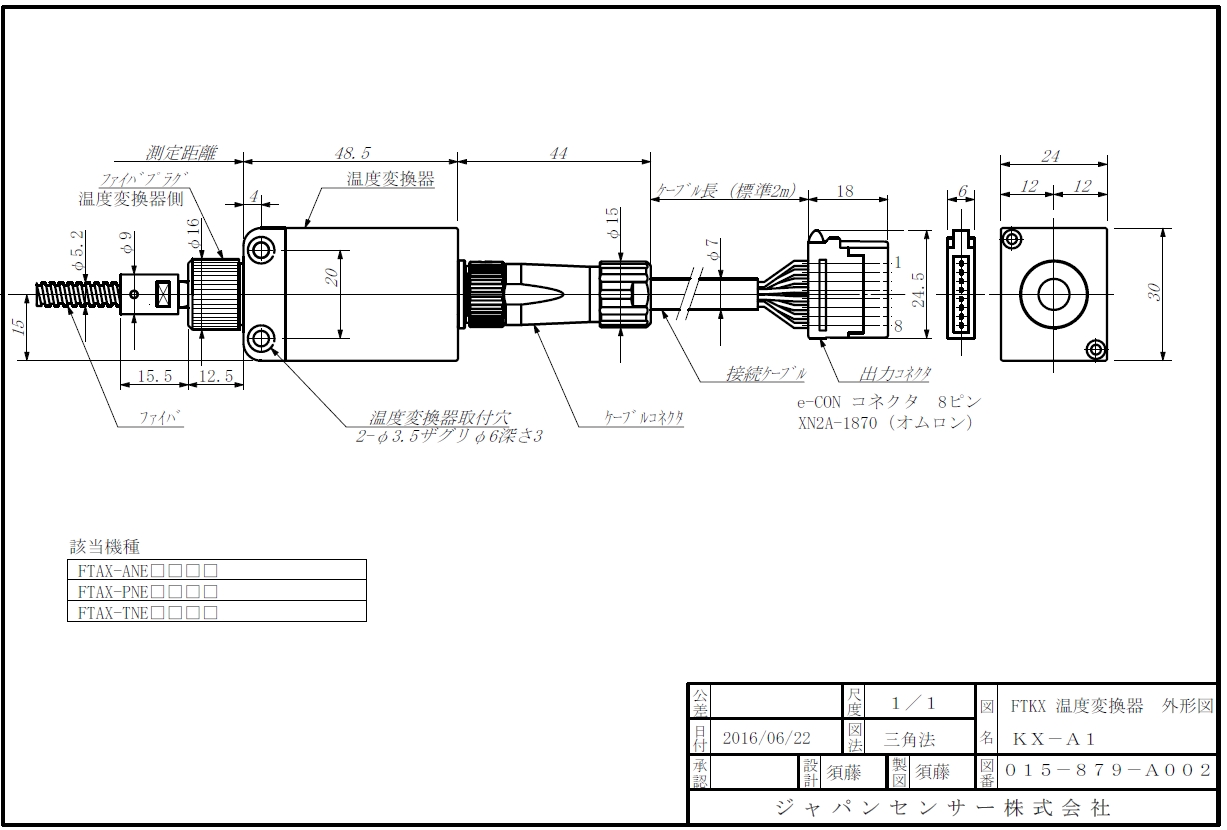

FTKXシリーズ外形図
温度変換器 2D (dxf)
-

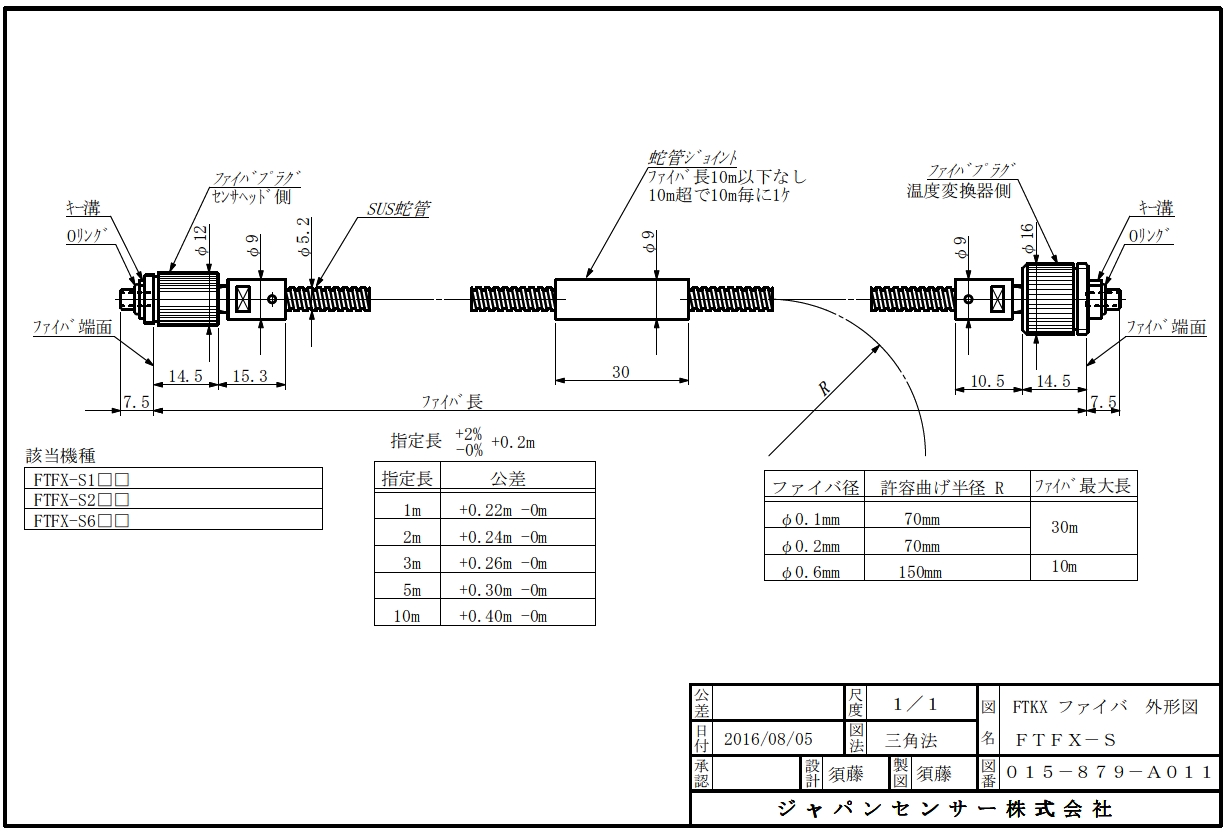

FTKXシリーズ外形図
ファイバ 2D (dxf) -

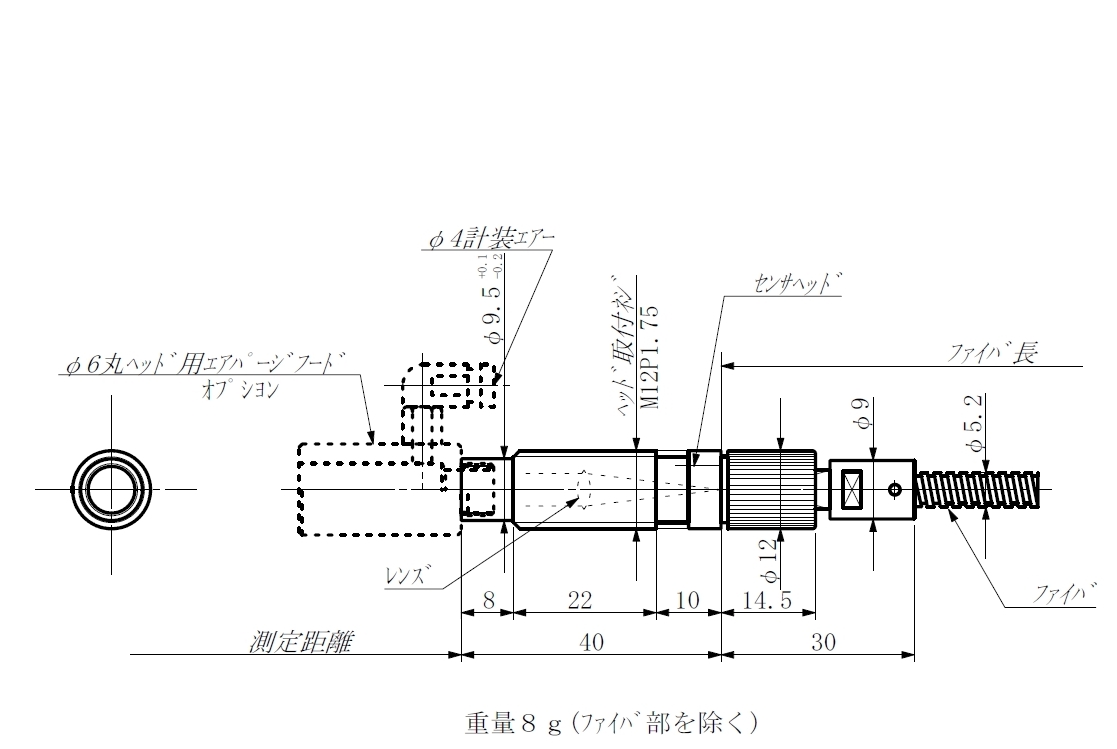

FTKXシリーズ外形図 R型
Φ6レンズ丸ヘッド 2D(dxf) -

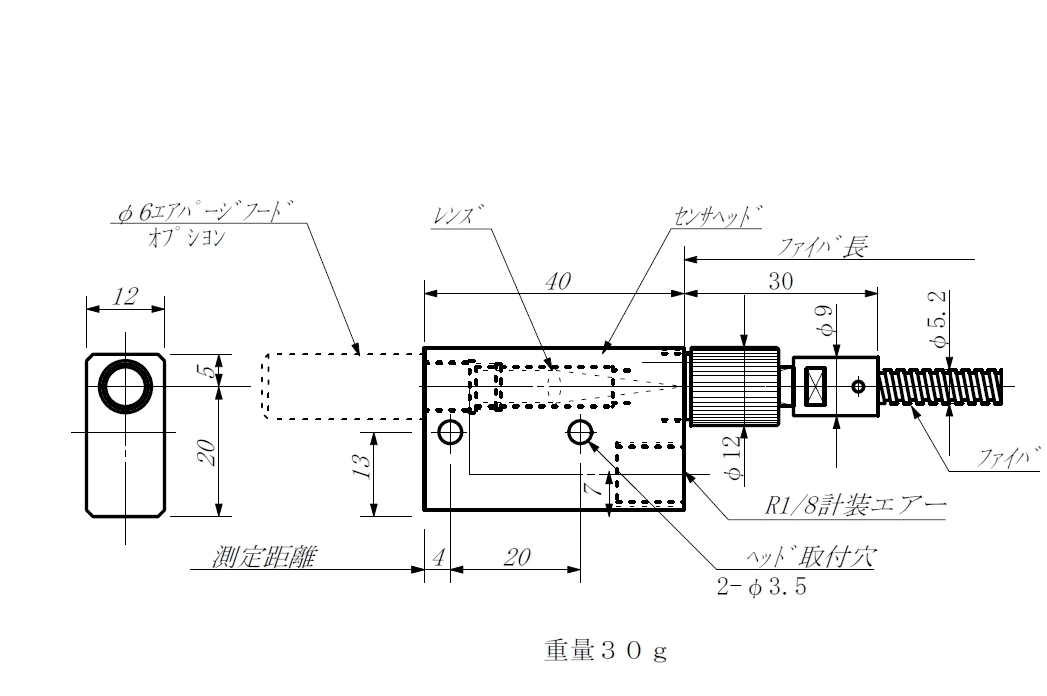

FTKXシリーズ外形図 S型
Φ6レンズ角ヘッド 2D(dxf) -

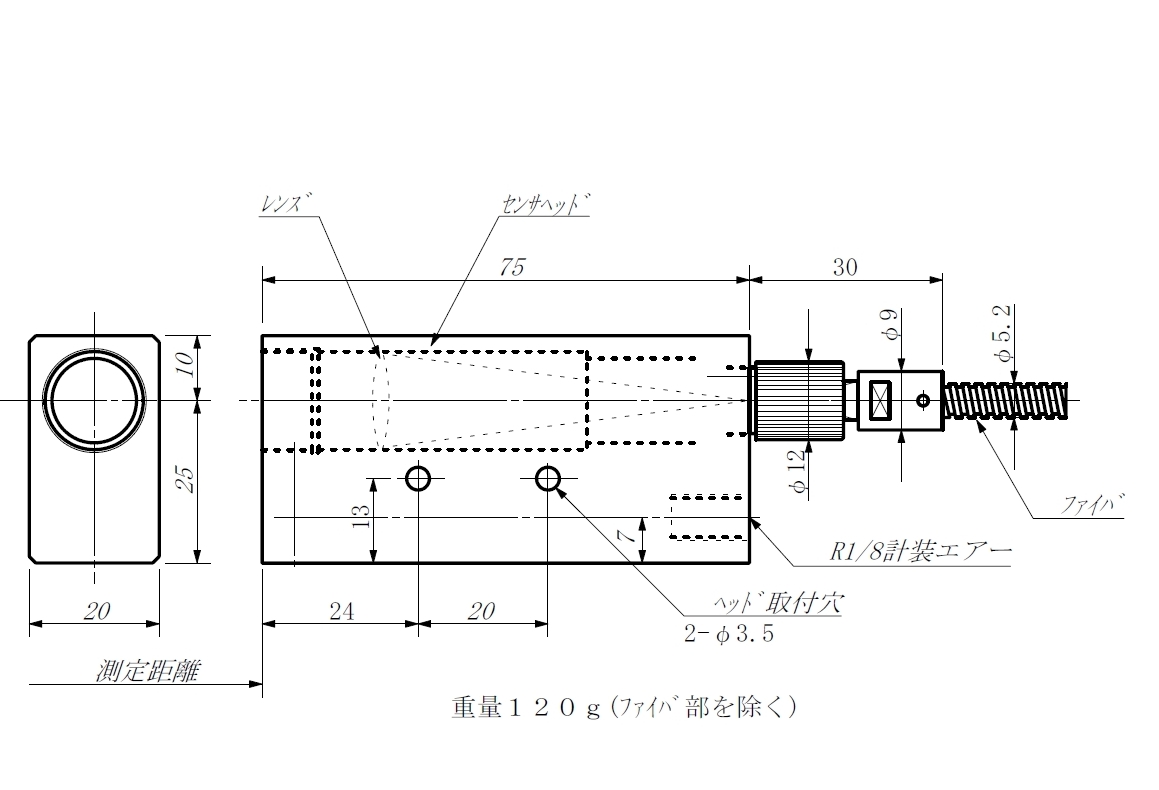

FTKXシリーズ外形図 B型
Φ15レンズ角ヘッド 2D(dxf) -

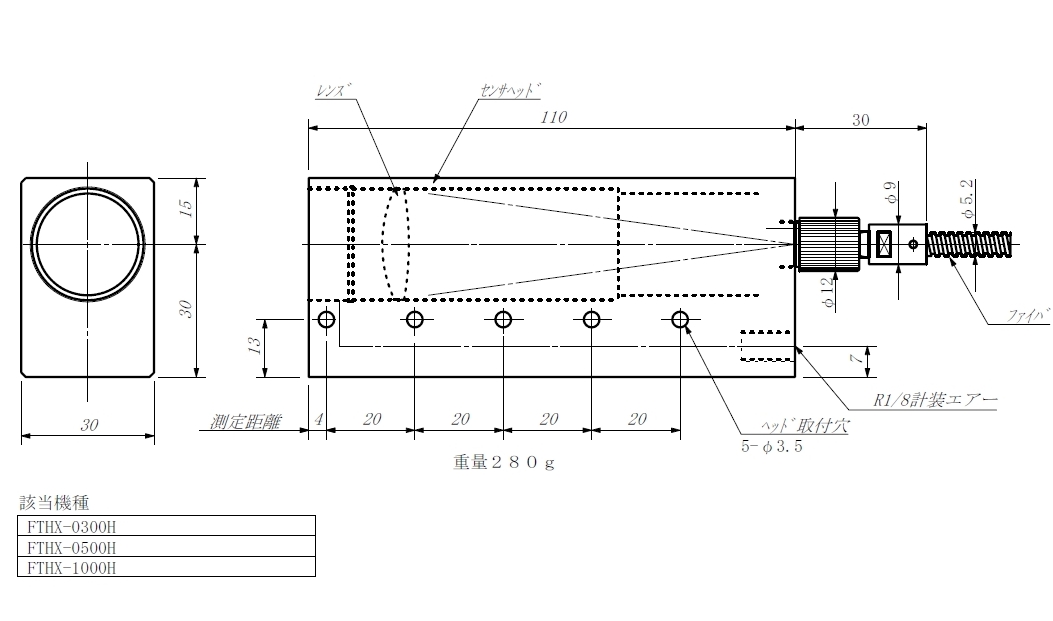

FTKXシリーズ外形図 H型
Φ25レンズ角ヘッド 2D(dxf) -
FTKXシリーズ外形図
温度変換器 3D (stp)
-
FTKXシリーズ外形図 R型
Φ6レンズ丸ヘッド 3D (stp) -
FTKXシリーズ外形図 S型
Φ6レンズ角ヘッド 3D (stp) -
FTKXシリーズ外形図 B型
Φ15レンズ角ヘッド 3D (stp) -
FTKXシリーズ外形図 H型
Φ25レンズ角ヘッド 3D (stp) -
FTKXシリーズ外形図
温度変換器 3D (igs)
-
FTKXシリーズ外形図 R型
Φ6レンズ丸ヘッド 3D (igs) -
FTKXシリーズ外形図 S型
Φ6レンズ角ヘッド 3D (igs) -
FTKXシリーズ外形図 B型
Φ15レンズ角ヘッド 3D (igs) -
FTKXシリーズ外形図 H型
Φ25レンズ角ヘッド 3D (igs)
※英字の羅列が表示される等、上手くダウンロードが出来ない場合は、下記の手順でダウンロードしてください。
「ダウンロード」の文字を右クリック→「対象をファイルに保存」を選択→デスクトップなどに保存
オプション
-

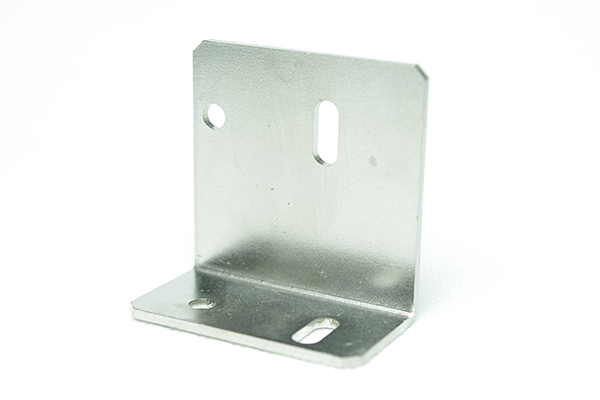

角型ヘッド専用
-
丸型ヘッド専用
-
TMHXシリーズ
(外形図 HX-C1/HX-C2a/HX-C2b / HX-A1/HX-A2a/HX-A2bに対応)
FLHXシリーズ
Φ6レンズ・Φ15レンズ対応
温度計型式×対応外形図チェック表
FTKXシリーズ
（温度変換器用）
-
角型ヘッド専用
-
FLHXシリーズ
Φ6レンズヘッド用
FTKXシリーズ
Φ6丸型ヘッド（R型）用

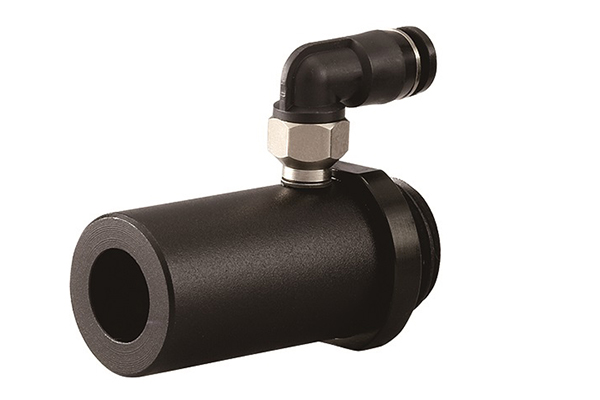

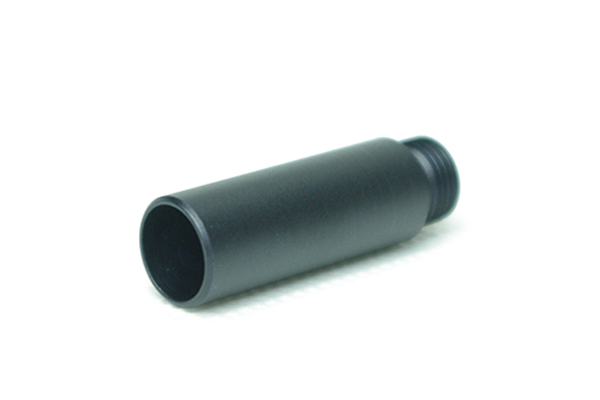

レンズの防塵、光路中の埃や煙のパージ
-
TMHXシリーズ
(外形図 HX-B4・HX-D4 に対応)
温度計型式×対応外形図チェック表
FTKXシリーズ
25レンズ 角ヘッド（H型）用

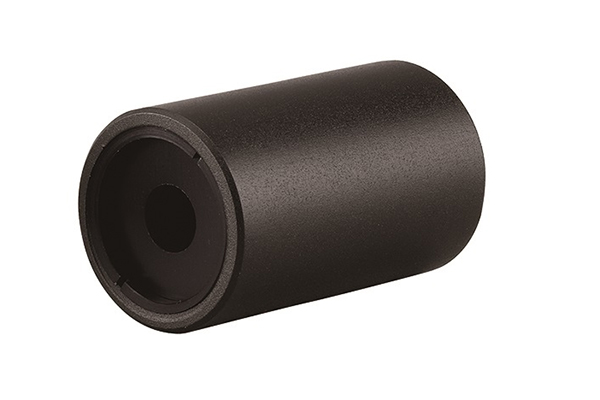

金属粉が多い環境下でレンズの防塵
-
FTKX・FTK9・TMH9シリーズ
φ6mmレンズ/ φ15mmレンズ
角型ヘッド専用
レンズの防塵、光路中の埃や煙の
影響を防止
-
FLHXシリーズ
Φ6レンズヘッド用
FTKXシリーズ
Φ6レンズ 角ヘッド・丸ヘッド
（R型・S型）用
金属粉が多い環境下でレンズの防塵 -
TMHXシリーズ
（外形図 HX-C2a/HX-C2b / HX-A2a/HX-A2b に対応）
FLHXシリーズ
Φ6レンズヘッド用
温度計型式×対応外形図チェック表
FTKXシリーズ
15レンズ 角ヘッド（B型）用
金属粉が多い環境下でレンズの防塵 -
FLHXシリーズ(ファイバレス型)
Φ6レンズヘッド用
FTKXシリーズ(ファイバ型)
Φ6レンズ 角ヘッド・丸ヘッド
（R型・S型） 用

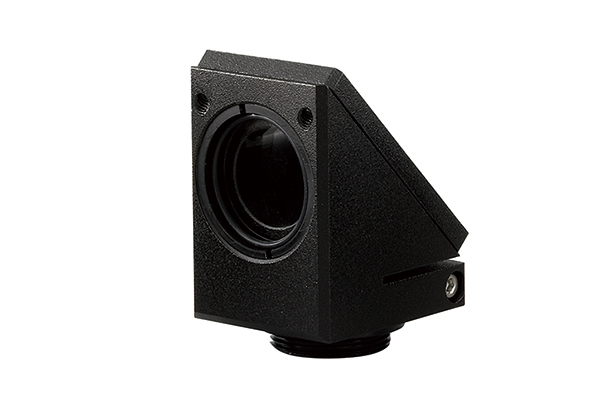

光路の90度曲げ
-
FLHXシリーズ(ファイバレス型)
Φ15レンズヘッド用
FTKXシリーズ(ファイバ型)
Φ15レンズ 角ヘッド （B型） 用
光路の90度曲げ -
FTKXシリーズ
Φ25レンズ 角ヘッド（H型） 用
光路の90度曲げ -
FLHXシリーズ(ファイバレス型)
Φ6レンズヘッド用
FTKXシリーズ(ファイバ型)
Φ6レンズ 角ヘッド・丸ヘッド
（R型・S型）用

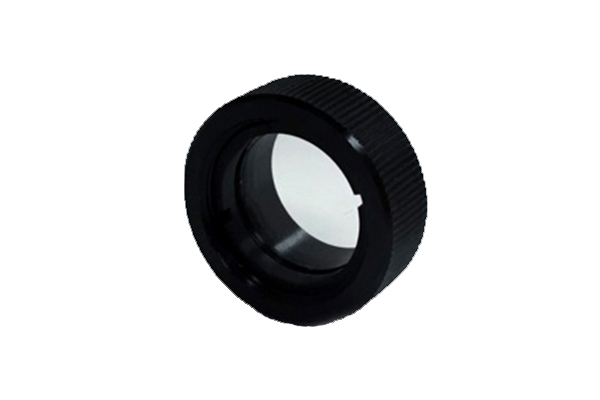

レンズの傷、汚れ防止
-
FLHXシリーズ(ファイバレス型)
Φ15レンズヘッド用
FTKXシリーズ(ファイバ型)
Φ15レンズ 角ヘッド
（B型）用
レンズの傷、汚れ防止 -
FTKXシリーズ
Φ25レンズ 角ヘッド
（H型）用
レンズの傷、汚れ防止 -

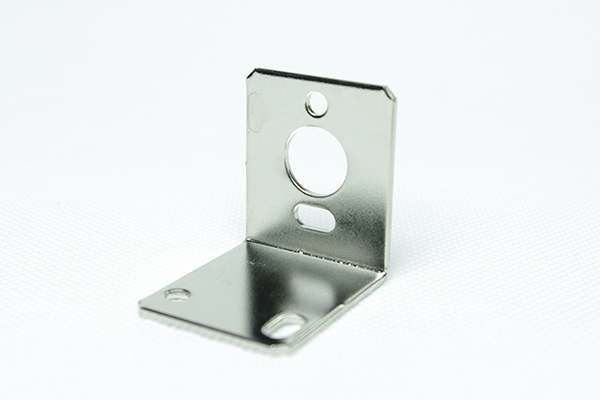

センサヘッドの位置を微調整
XY軸2方向
-

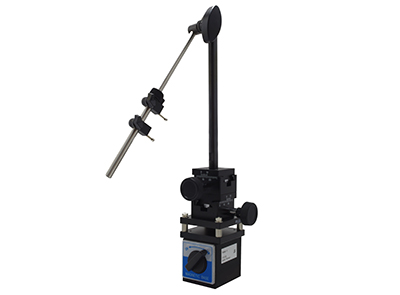

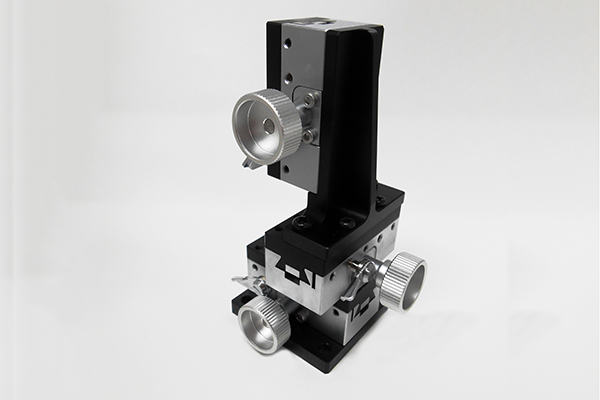

センサヘッドの位置を微調整
XYZ軸3方向
-

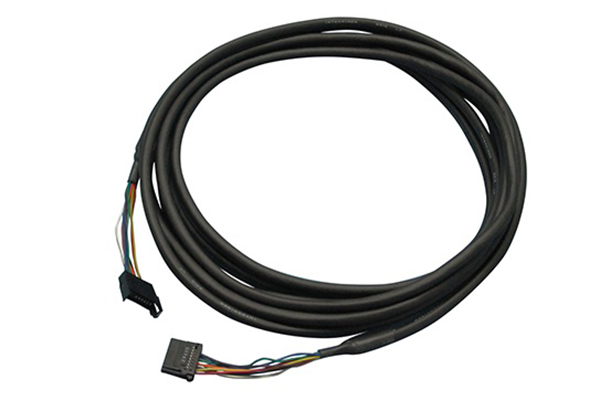

延長ケーブル
接続ケーブルの延長用(5m)
-

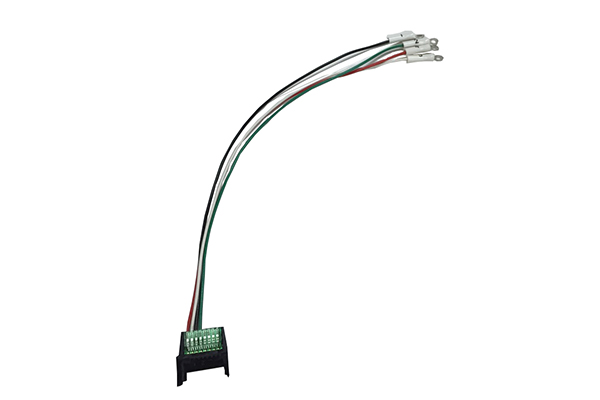

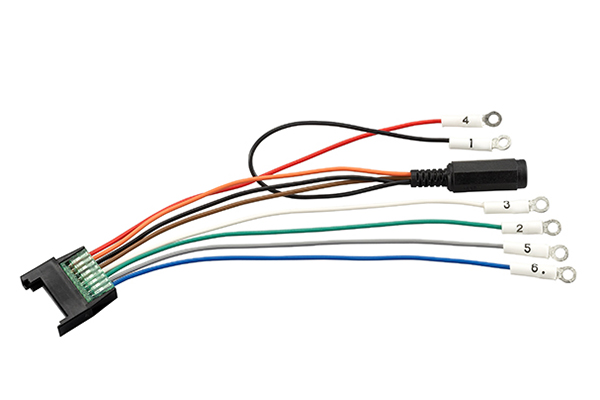

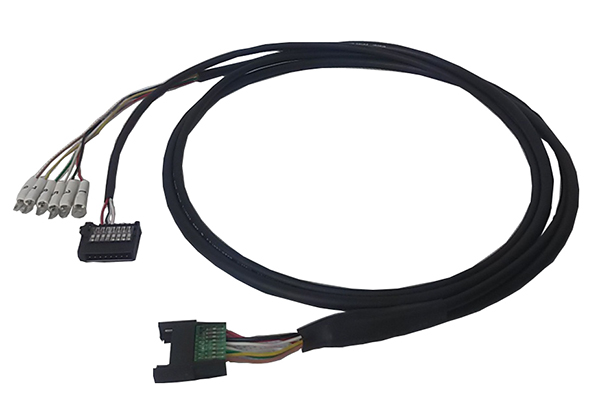

分岐ケーブル
温度計単体使用時の設定器用e-CON分岐
-
TMC9用中継ケーブル
TMC9(旧シリーズ)との接続用
-
PWC1用中継ケーブル
PWC1(旧機種との接続用)
-

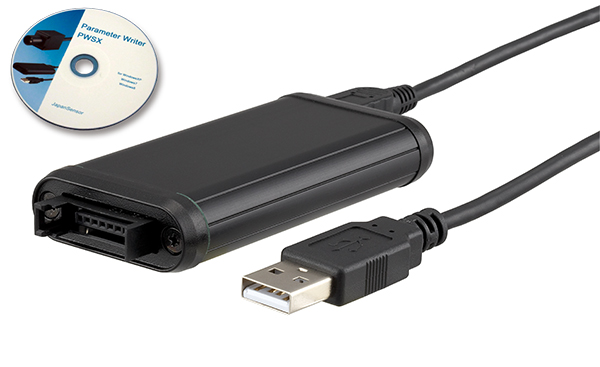

ポータブルタイプのパラメータ設定器。
-
パソコンでパラメータの設定や温度表示ができます。
-

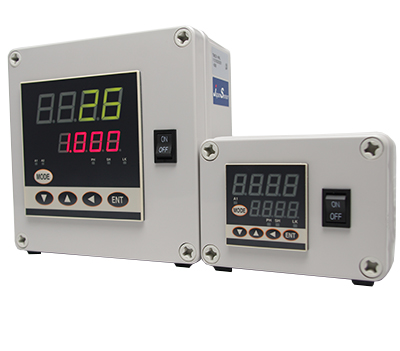

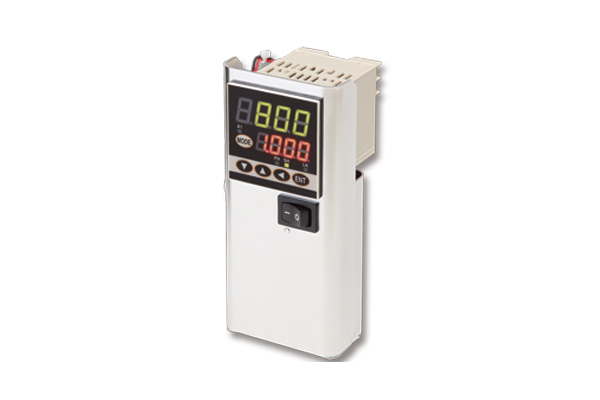

卓上型の表示設定器
-

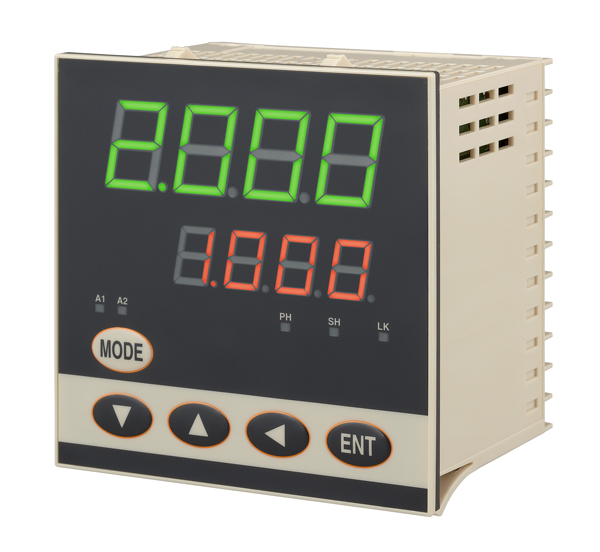

パネルマウント型の表示設定器。
96×96㎜の大型版と48×48㎜の低価格小型版があります。
-
カラータッチパネルで簡単操作・ライン設置用表示器に最適！
