２色温度計 METISシリーズ
発売：2022/5
販売中温度範囲：250℃～ 3300℃
放射率の影響を受けにくく、煙やビューポートの汚れで視野が欠けても正確な温度測定が可能な２色温度計
(独 Sensortherm社製）
■Metisシリーズの特長
・赤外線エネルギーがわずか2%でも２色演算が実行可能
・250℃から温度測定可能
・高速応答（1msec or 80μsec）＆微小スポット径（最小φ0.8mm）が実現
■アプリケーション
・汚れた窓越しでの炉内温度測定
・大量の水蒸気や煙の多い鉄鋼業界での温度測定
・伸線工程における細線の温度測定
■豊富な位置合わせ方法と光学系
・レーザ照準
・目視できるファインダタイプ
・モニターで確認できるCCDカメラタイプ
・モーター搭載の電動フォーカス仕様もあり
特長
RoHS対応 CEマーキング適合
製品の特長
-
２色温度計とは
互いに異なる２つの測定波長を使い、それぞれの放射輝度の比を求めて
温度に換算する放射温度計です。そのため通常は測定が困難な視野欠けや汚れた窓材越し、
さらに水蒸気やほこりが舞う環境において入射する
放射エネルギーが減少しても２波長間の放射比は
同じであるため正しい温度測定が可能となります。■アプリケーション
・汚れた窓越しでの炉内温度測定
・煙や水の多い鉄鋼業界での温度測定。
・伸線工程における細線の温度測定。 -
驚異の検出能力
最新の２色技術とデジタル信号処理の利点を組み合わせた高速かつ
高精度な計測を実現しております。

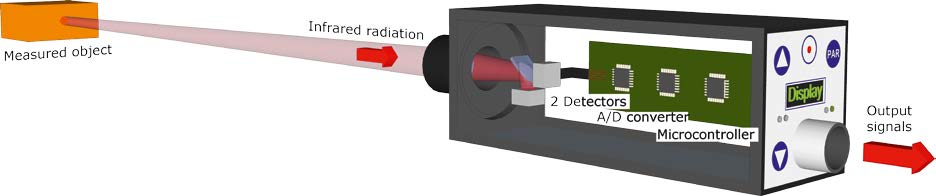

■２つの波長に対応した２つの検出器を搭載。ワークから放射される赤外線がわずか2%でも２色演算が実行可能です。
■表示された測定値の100%の再現性を実現するデジタルマイクロ
コントローラ信号処理。 -
２色温度計で世界最高水準の応答速度
M3シリーズでは全ての機種で最速1msecが標準。
可変式で最大10秒までスムージング調整ができます。また、H3シリーズでは２色温度計としては世界最高水準の応答速度80μsecを実現。
■レーザ溶接・加熱などの温度測定及び制御に最適です。
-
小さなワークも測定可能
最適化された光学系により最小スポットサイズはφ0.8mmを実現。
より小さなワークの測定が可能になりました。
■視野欠けしても測定できるため線ブレしている細い線材の温度測定も
可能 -
可動焦点タイプ、モーター付き可動焦点
指定された最小および最大測定距離内で連続的に調整でき
その焦点距離内で可能な限りの最小スポットサイズに調整できます。
-

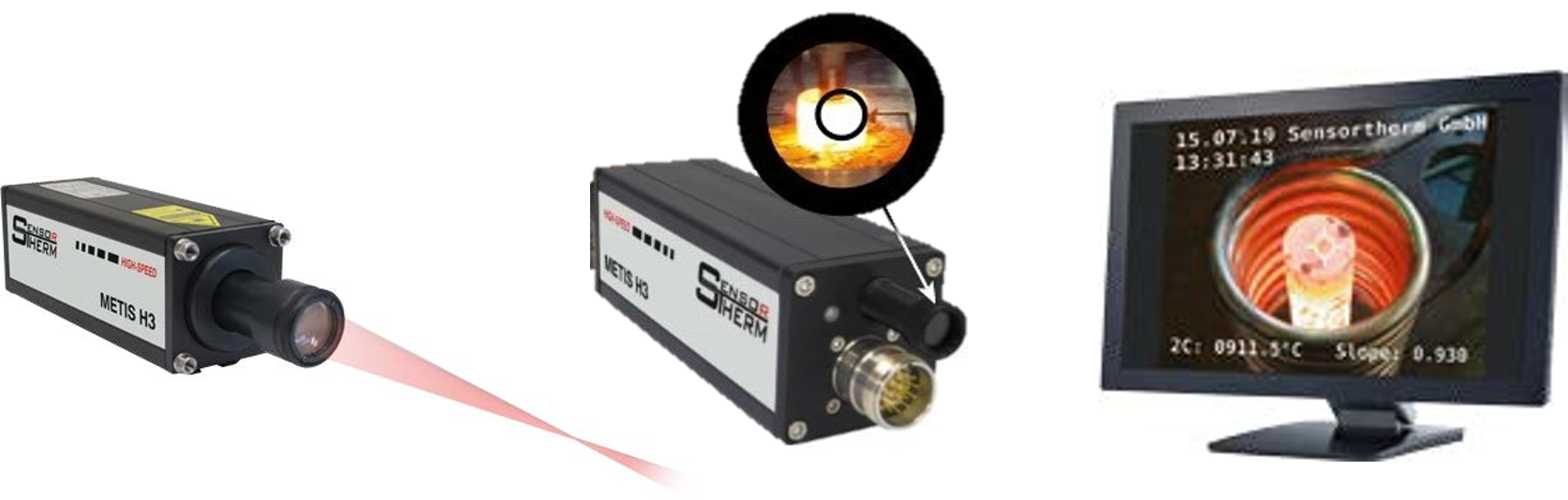

照準方法が選択できます
位置合わせを容易にするためレーザ照準を装備。
他にも、測定対象物を視覚的に見るためのファインダタイプ、モニター上で確認するためのカメラ式もご用意。
-
豊富な入出力
■RS232C/RS485インターフェース（切換可能）
シリアルインターフェイスを介して、PLCやSensorToolsソフトウェアと
通信が可能です。またソフトウェアを組んでいただければ、測定値の記録や、
パラメータを変更するなどを直接設定することが可能になります。■アナログ0または4～20mA（２点出力）
別売の温度表示器や、温調器などに接続可能です。 -

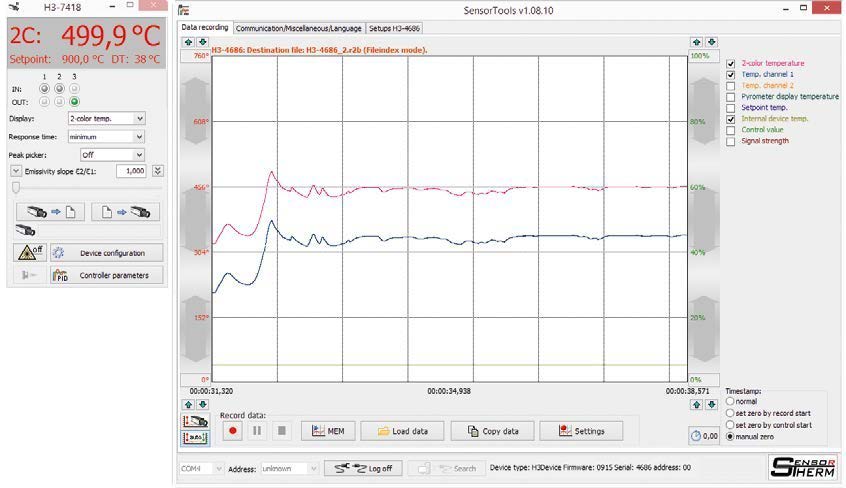

SensorToolsソフトウェア（標準付属品）
■最大４つの測定データを同時に測定し表示することが出来ます。
■２色温度＋１色温度を同時に表示することが可能。
■放射信号強度もグラフ表示可能。
測定中ワークの放射率を簡易的に測定することができます。
■放射信号強度にはアラーム機能があるため
ビューポートの汚れ検知などに活用可能。
■レーザ照準のON/OFFや電動フォーカスの調整など。

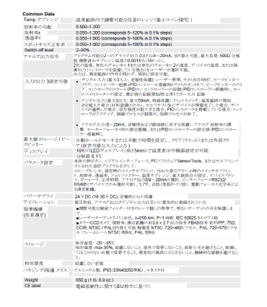

仕様・光路図

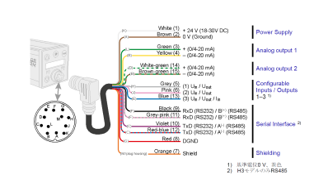

外形図・配線図
2D・3D CAD
オプション
