ホーム > 製品情報 > 放射温度計 > ローコストタイプ 放射温度計
TMHX-CNE0500(E) シリーズ

販売中

ローコストタイプ 放射温度計
TMHX-CNE0500(E) シリーズ

発売:2015年4月

設備や装置のコストダウンに!初めて放射温度計を導入する際にもオススメ

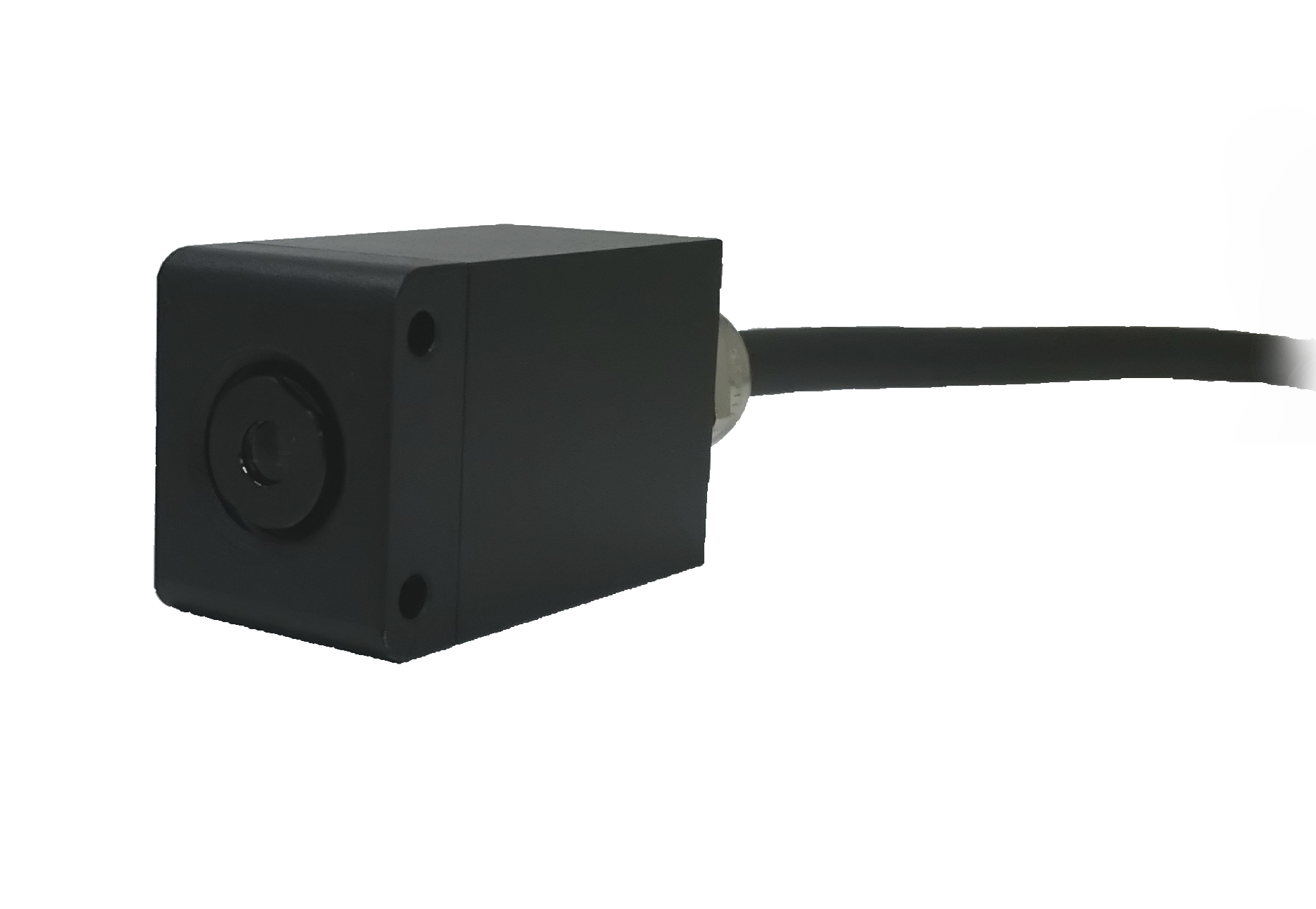

ローコストタイプ 放射温度計<br>TMHX-CNE0500(E) シリーズの製品画像

型式 温度範囲 実効波長 測定距離 標的サイズ 応答速度
TMHX-CNE0500-0035E1.6 0~500℃ 2.0~6.8μm 35mm φ1.6mm 0.01秒~
TMHX-CNE0500-0070E003 0~500℃ 2.0~6.8μm 70mm φ3mm 0.01秒~
TMHX-CNE0500-0120E5.5 0~500℃ 2.0~6.8μm 120mm φ5.5mm 0.01秒~

・ローコストタイプ(低価格)なので大きなコストダウンが見込めます。
・温度計単体で使用することも可能。
・3種類から選べる標準測定距離と標的サイズ。
・InSb(インジウムアンチモン)素子により応答が速くなり、より安定的に。低中温度測定の新基準です。
・小型、軽量。狭くても・可動する場所でもお任せください。
・照準光が当たっている部分がそのまま測定している範囲となるため位置合わせがとても簡単。
・悪環境の現場でも使用可能、充実したアクセサリを利用することで、設置環境がより大きく拡がります。
・全数温度校正済。トレーサビリティ書類発行も可能。
・豊富なバリエーションの表示器・設定器。

※TMHX-CN0500(E)シリーズは、現在の在庫をもって販売終了となります。
後継機種は当ページのCEマーキング適合品TMHX-CNE0500(E)シリーズです。詳細は営業窓口までお問い合わせ下さい。

★取扱説明書は日本語版・英語版がダウンロードできます。

表示・設定オプションリンク

  • 特長
  • 仕様・光路図

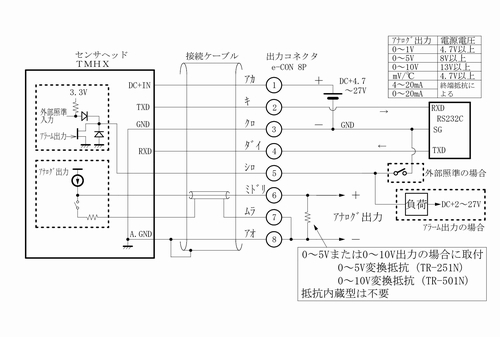

  • 外形図・配線図
  • 2D・3D CAD
  • オプション

価格:49,800円~

RoHS対応 CEマーキング適合

製品の特長

  • 低価格なので複数台使用にも最適

    温度計単体で使用することも可能です。
    表示器不要なら、複数台設置が必要な場合も低価格なTMHX-CNE0500(E)シリーズが威力を発揮、大きなコストダウンになります。

  • 設置環境に合わせて測定距離と標的サイズが選べます

    標準測定距離と標的サイズは、35㎜/φ1.6㎜、70㎜/φ3.0㎜、120㎜/φ5.5㎜ ですが、他の測定距離でもご使用いただけます。

    光路図で設置環境に合わせた測定距離および標的サイズをお選びください。

  • 安定性も大幅アップ

    InSb(インジウムアンチモン)素子の採用により従来のサーモパイル素子搭載の温度計に比べ応答が速くなり、より安定的になりました。

    汎用品でありながら10mSの速い応答速度です。

  • 目で見たままに近い位置合わせで正確な温度測定が可能

    TMHX-CNE0500(E)シリーズが採用している「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため位置合わせが簡単にできます。測定範囲をワークの測定部分に適切に合わせられるため正確な温度測定が可能です。

  • 豊富なアクセサリ

    温度計筐体は防塵構造(IP67相当)の為、悪環境の現場でも使用可能となりました。

    豊富なアクセサリが揃っていますので、過酷な環境下でも安定した測温ができます。

  • 信頼の品質

    低価格ですが、TMHX-CNE0500(E)シリーズは全数温度校正しております。そのため、ご希望であれば校正証明書やトレーサビリティ体系図を発行させていただきます。

    トレーサビリティ体系図とは、校正された機器が国家標準/国際標準まで追跡出来ることを体系化したものです。計測値の信頼性が確保出来ています。

  • 豊富なバリエーションの表示器・設定器

    豊富なバリエーションの表示器・設定器がございます。
    ご使用用途に合った表示器・設定器をお選びください。

  • 小型・軽量な温度計

    狭くて温度計が付けられない?
    設置場所が動くので温度計をつけると重量オーバーが心配?
    →どちらもTMHX-CNE0500(E)シリーズが解決します。30×24×48.5mm・80gと小型・軽量!

    既存の設備に温度計の後付けが容易です。

  • CEマーキング適合品です

    CEマーキングに適合していますので、ヨーロッパ向けの既存設備・装置に温度計だけ後付でも手続きが簡単です。

印刷する

型式 [1]TMHX-CNE0500-0035E1.6
[2]TMHX-CNE0500-0070E003
[3]TMHX-CNE0500-0120E5.5
温度範囲 0~500℃
実効波長 2~6.8μm
検出素子 InSb
標準測定距離 [1]35mm
[2]70mm
[3]120mm
※他の距離でも使用可能。光路図をご参照ください。
標準標的サイズ [1]φ1.6mm
[2]φ3.0mm
[3]φ5.5mm
照準 LED 照準
精度定格 300℃未満:± 3.0℃
300℃以上:測定値の± 1%
再現性 ± 0.5℃
測定分解能 0.5℃以下
応答時間(スムージング機能にて可変可能) 0.01 ~5 秒
(0 ~95%アナログ出力)
ウォームアップ時間 1分
アナログ出力(非絶縁)出力タイプ(切換) DC4~20mA,DC0~20mA,mV/℃,DC0~1V(オプションで0~5V・0~10Vあり)
RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約±4V、通信速度:4800,9600,19200,38400,57600,115200BPS
アラーム出力(非絶縁) オープンドレイン:DC27V、0.2A
ピークホールド リセット方式(選択) [1]時間:0.01 ~ 10 秒可変 [2]放電:時間0.01 ~ 10 秒、レベル0.2 ~ 1.0
放射率補正 保証範囲 0.3~1.0
設定範囲 0.050~1.000(設定分解能0.001)
反射補正機能付
センサ補正機能 スパン;0.500~2.000
ゼロ ;-50~+50℃(°F)
使用周囲温湿度 0 ~ 50℃ (保存周囲温度:-15 ~70℃)/30~85% RH(結露のないこと)
電源電圧 DC4.7 ~ 27V、0.1A Max
アナログ出力0~5V 時; 8~27 V/ 0~10 V時;13~ 27V
ケーブル長(標準) 2m
外形図 HX-C1
